在PCB工程设计中，铜皮与焊盘的连接方式属于基础设计内容，但也是误区最多、隐性故障最集中的环节。多数工程师沿用默认软件参数、照搬旧版设计方案，忽视产品工况、工艺差异，导致产品出现批量虚焊、信号干扰、发热失效、焊盘脱落等问题。本文汇总行业高频设计误区，结合量产经验给出高阶优化方案，帮助工程师规避设计陷阱，提升PCB设计专业性与产品可靠性。

一、高频基础设计误区及危害解析

第一个核心误区是全域统一全连接覆铜。很多工程师为简化设计，直接对整板同网络焊盘全覆盖连接，忽略信号与功率电路的差异。信号焊盘全连接会增大寄生电容、引发信号串扰，焊接不良率飙升；接地焊盘全域全连接易形成多点接地环流，引入杂散干扰，导致电路工作异常。

第二个误区是盲目使用热焊盘适配所有场景。部分工程师为降低焊接难度，对大功率电源焊盘、大电流接地焊盘统一采用十字热焊盘，窄桥接铜带形成限流瓶颈，大电流工作时局部过热，铜箔加速老化，长期运行易出现断路、短路故障，严重影响产品可靠性。

第三个误区是连接参数不规范，桥宽、间距随意设置。热焊盘桥接宽度过窄易导致断铜、载流不足，过宽则失去隔热意义；镂空间距不合理会造成焊锡连锡、短路，这些参数细节的疏忽，是量产不良的主要诱因。此外，高频电路使用非对称连接、隔离电路残留铜箔连接等误区，也会引发各类隐性电路故障。

二、标准化高阶优化设计参数

结合主流PCB制程与工况需求，整理通用标准化优化参数。十字热焊盘标准桥宽设置为0.25mm-0.35mm，适配0402、0603等主流封装；0201微型封装桥宽0.2mm，大功率器件桥宽0.4mm，兼顾焊接工艺与载流能力。热焊盘镂空间距统一设置为0.5mm，避免连锡短路，同时保证隔热效果。

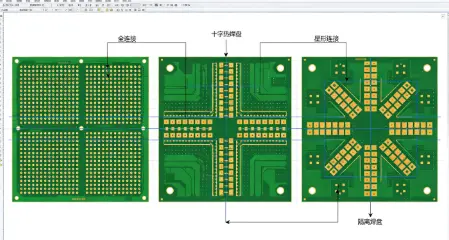

全连接仅限定用于电源输入、功率器件、大电流接地主焊盘，其余信号焊盘、小型器件焊盘全部禁用。高频射频器件优先采用八桥星形对称连接，保证阻抗一致性；精密模拟、高压隔离区域严格执行焊盘与铜皮完全隔离，无任何导电连接。

三、特殊场景定制化优化方案

针对软硬结合板、薄基材PCB，需优化热应力设计，优先采用对称十字、星形连接，避免全连接结构因热胀冷缩差异导致铜箔剥离、基材开裂。针对高频高低温循环工况的工业设备板，功率焊盘全连接基础上增加局部阻油开窗，提升散热效率，同时优化焊接工艺参数，规避虚焊问题。

针对高密度贴片PCB，缩小热焊盘镂空冗余空间，优化桥带布局，在保证电气与工艺性能的前提下，适配高密度布线需求，避免覆铜浪费与干扰。同时设计完成后需进行DRC专项检查，重点核查连接方式分区、桥宽、间距参数，杜绝参数错误与设计遗漏。

四、设计总结与落地要点

PCB铜皮与焊盘连接设计的核心是“分区适配、参数标准化、场景定制化”，摒弃模板化、一刀切的设计思维。严格区分功率、信号、高频、隔离四大场景，匹配对应的连接方式，规范核心工艺参数，可彻底规避绝大多数量产与可靠性问题。基础细节的精准优化，是提升PCB整体品质、降低生产成本、延长产品寿命的关键。
