做电路设计时,很多人把精力全砸在原理图和元件选型上,等到PCB布局布线阶段就草草收尾。结果呢?要么工厂生产时频频出错,要么电路板用着用着就出故障 —— 发热、信号干扰、焊接不良,这些问题其实都能通过科学设计提前规避。今天就把PCB设计的核心技巧拆解开,帮你快速搞定可制造、功能稳的电路板!
元件放置是PCB设计的基础,既要符合电路逻辑,又要适配生产流程。很多新手只追求 “看起来规整”,却忽略了实际焊接和装配的需求。

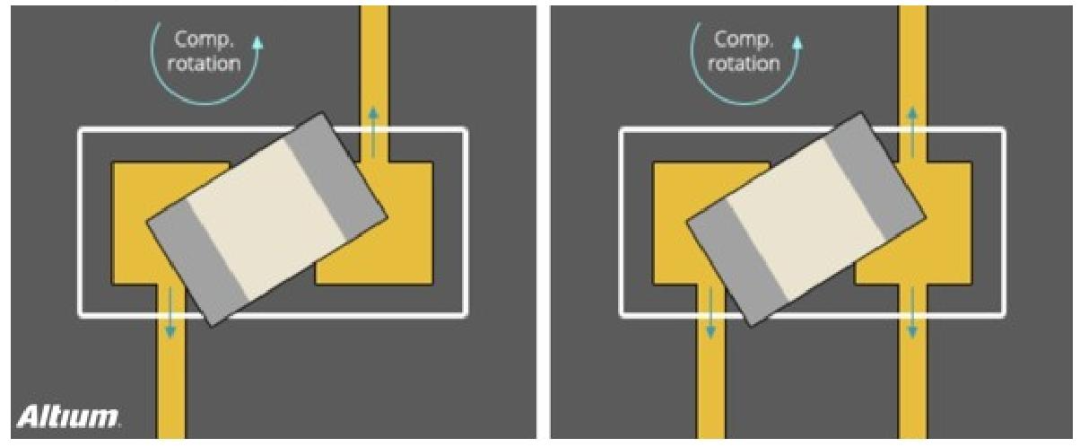

统一方向省时间

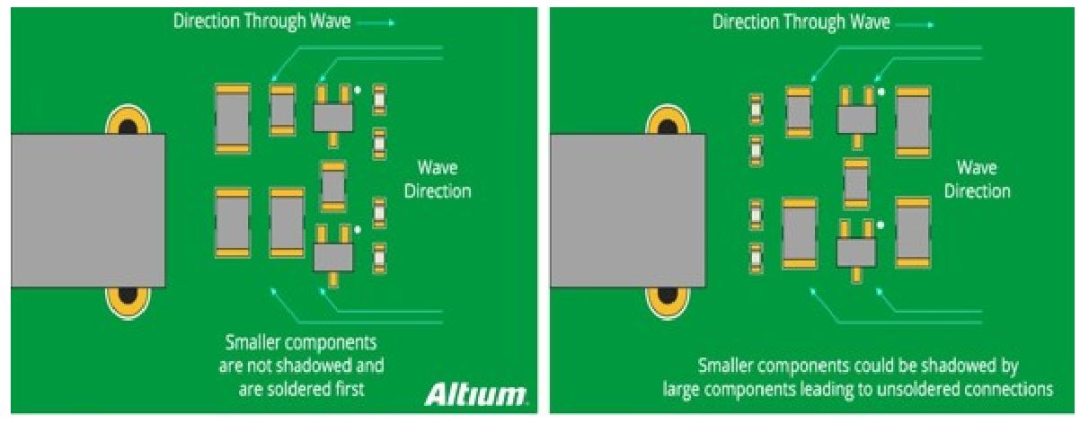

大小元件不 “遮挡”
分类摆放减步骤
元件摆好后,就要规划电源、接地和信号的走线,这直接影响电路的稳定性。很多信号干扰、供电不稳的问题,都出在走线上。
电源接地走内层
信号走线 “短而直”
线宽跟着电流走
大电压、大电流的电源电路,很容易干扰敏感的控制电路或模拟电路,这就是很多人遇到的 “信号乱跳” 问题。做好隔离,就能大幅减少干扰。
电源地和控制地分开
数字、模拟严格隔离

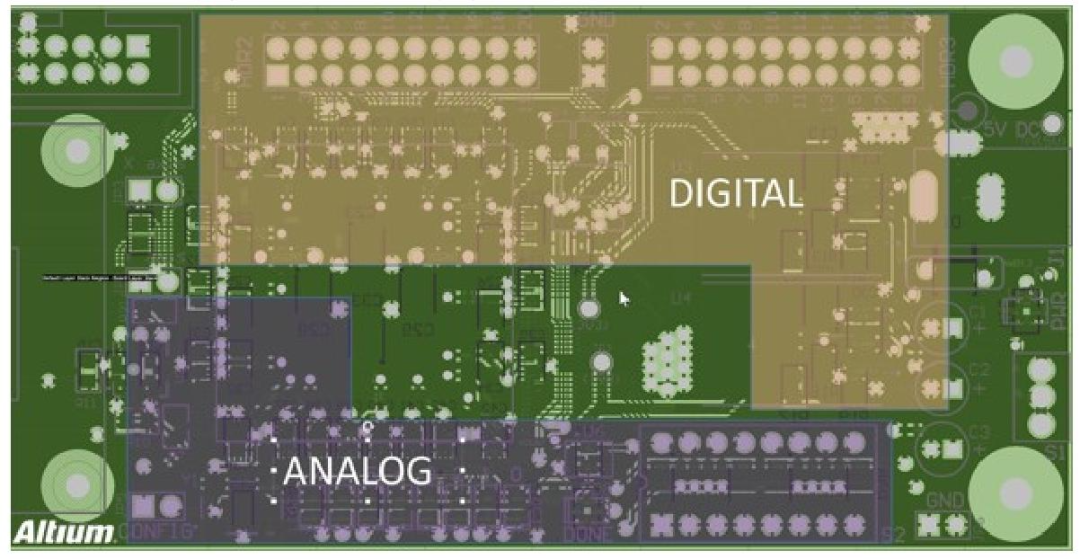

元器件隔离示例(数字和模拟)
很多电路板用一段时间就性能下降,甚至直接烧毁,大概率是没做好散热。尤其是功率元件,热量堆积会严重影响寿命。
先找 “发热大户”
热风焊盘是关键

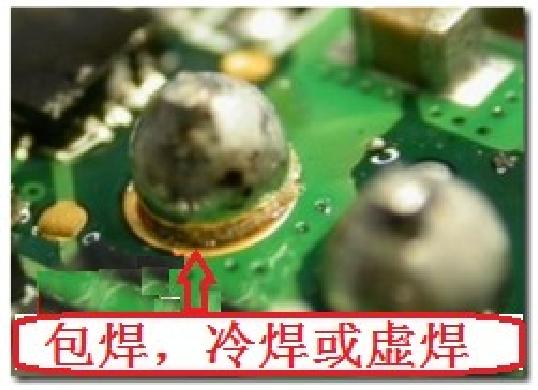

很多新手不知道热风焊盘的作用,结果出现空焊、假焊、冷焊(如图 6),反复调整炉温也没用。其实问题根源就在布线设计上。

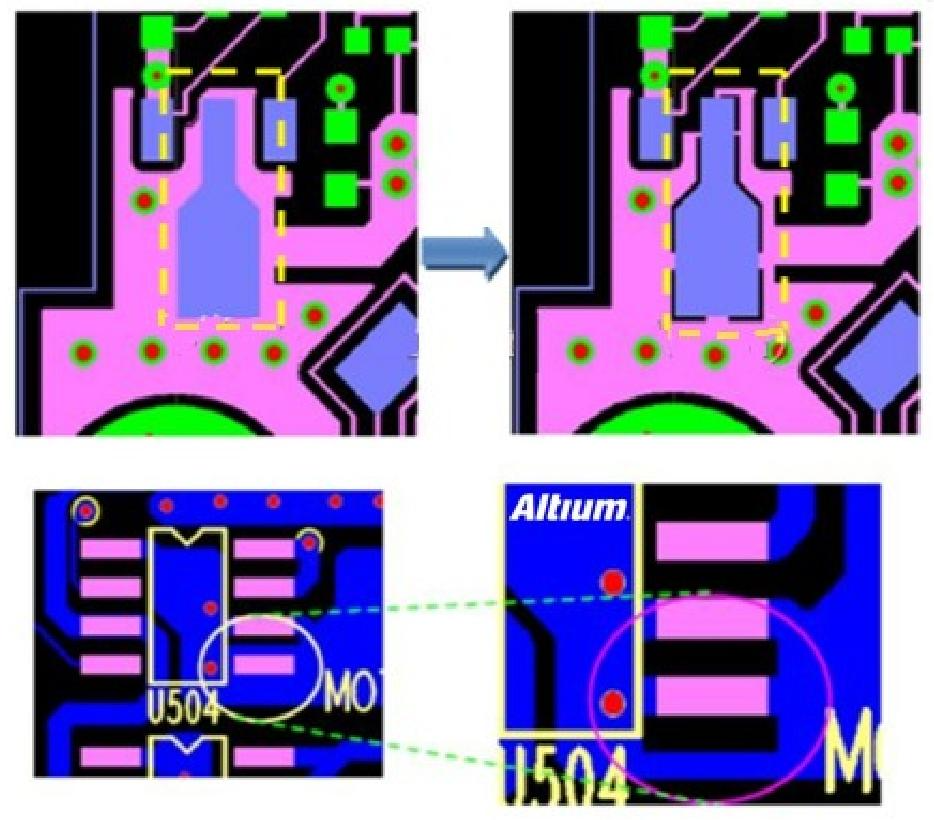

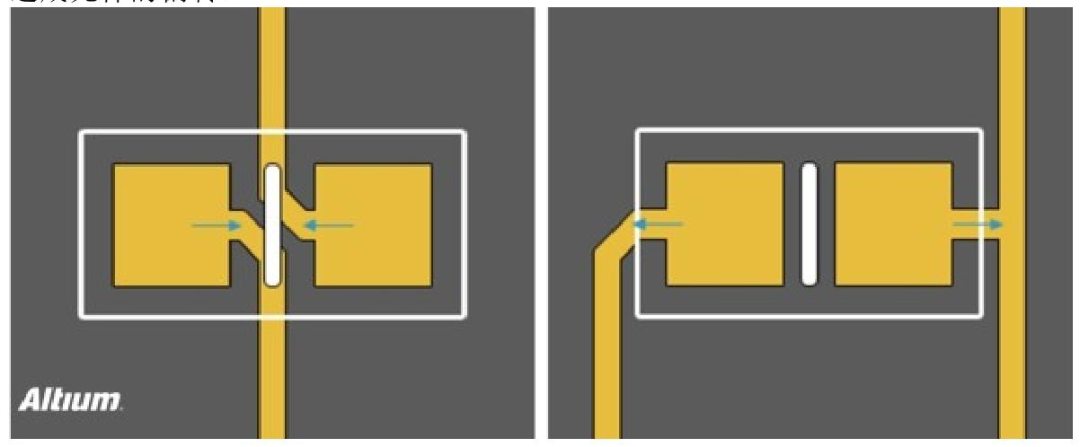

大面积的电源铜箔或接地铜箔,加热时升温慢、散热快。如果小元件(比如 0402 封装的电阻电容)的焊脚直接连在大片铜箔上,焊接时温度达不到焊锡熔点,就会虚焊;人工焊接时,热量被快速导走,也会焊不上。

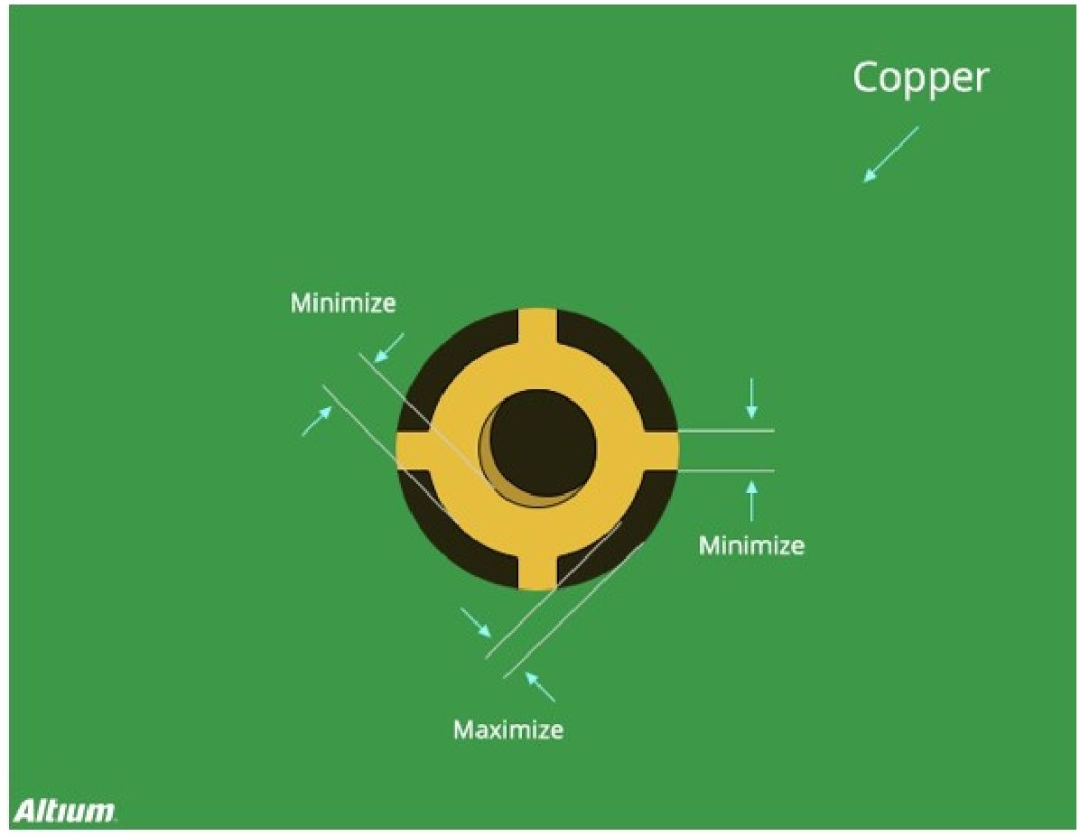

热风焊盘的原理很简单:让焊盘通过几条细铜条和大面积铜箔连接(如图 7),既保证电气导通,又减少散热面积。这样焊接时,焊盘能保持足够温度,焊锡就能牢牢粘在焊盘上。

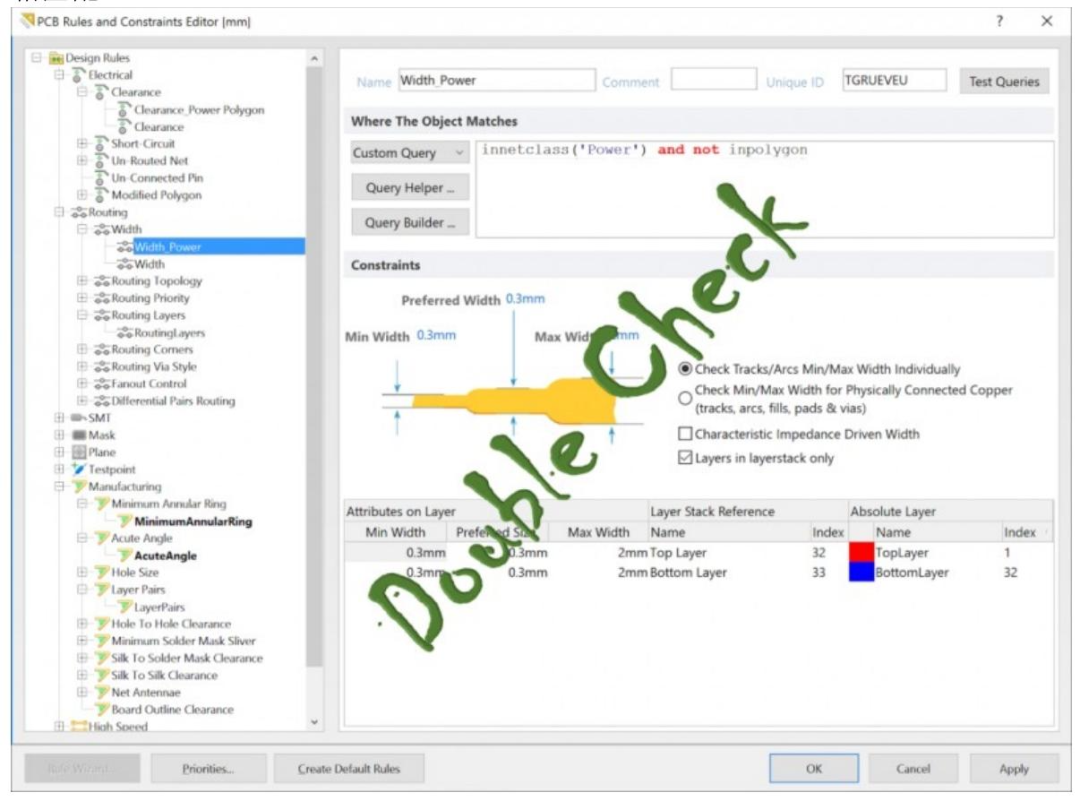

设计完成后,一定要做双重检查,否则小错误会导致整个电路板报废。
PCB设计看似复杂,其实核心就是围绕 “可制造性” 和 “稳定性” 展开。元件摆对方向、走线短而宽、做好隔离和散热、用好热风焊盘、最后仔细检查,这 6 个步骤做好,就能避开大部分坑。
新手不用一开始追求完美,先把这些基础技巧练熟,再结合实际项目优化,很快就能设计出高质量的电路板。记住,好的PCB 设计不仅能降低生产成本,还能让电路性能更稳定、寿命更长。
