经常跟高速板卡打交道的工程师，大概率听过 “假八层” 这个词。明明标注的是八层板，实际走线层却没那么多？它到底是 “偷工减料” 还是 “机智妥协”？今天就用大白话拆解这个 PCB 设计里的 “性价比神器”，看完你就懂什么时候该用、什么时候坚决避开！

先搞懂3个基础概念，看懂板卡结构不费劲

要明白 “假八层”，先记住这3个核心部件，就像理解房子要先认砖头、水泥、防水材料一样：

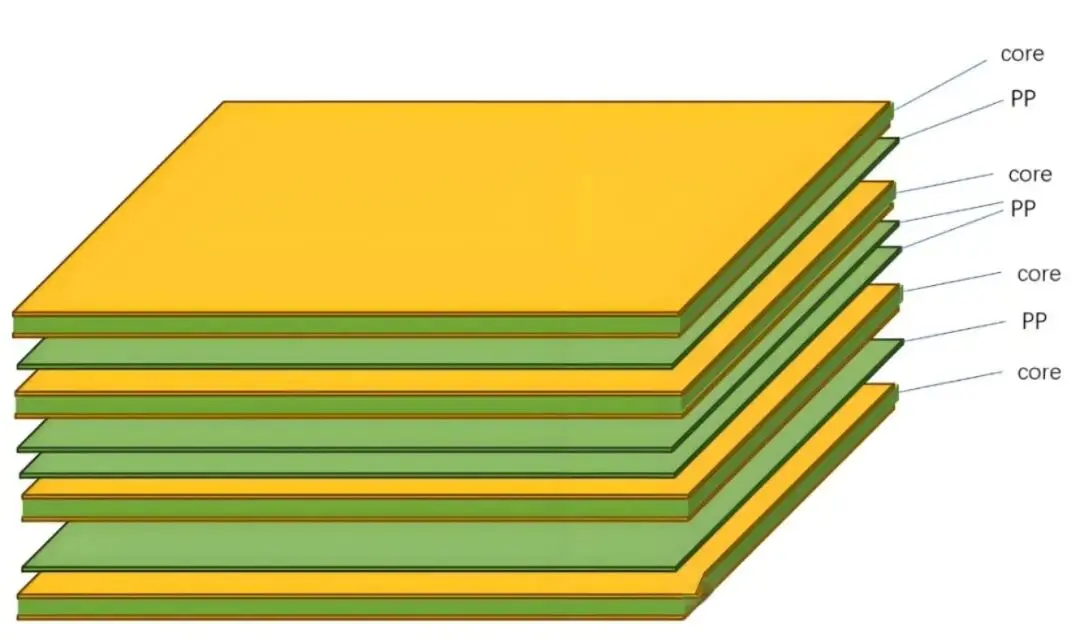

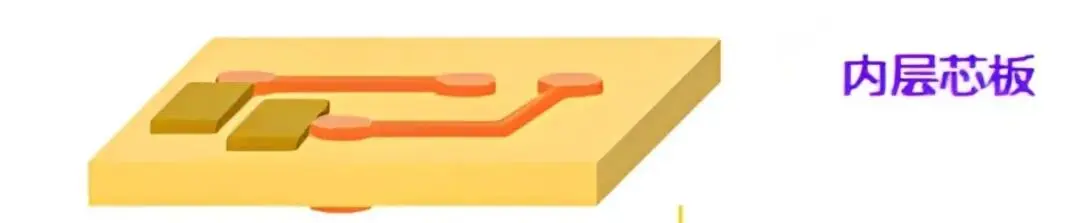

1. 芯板（Core）

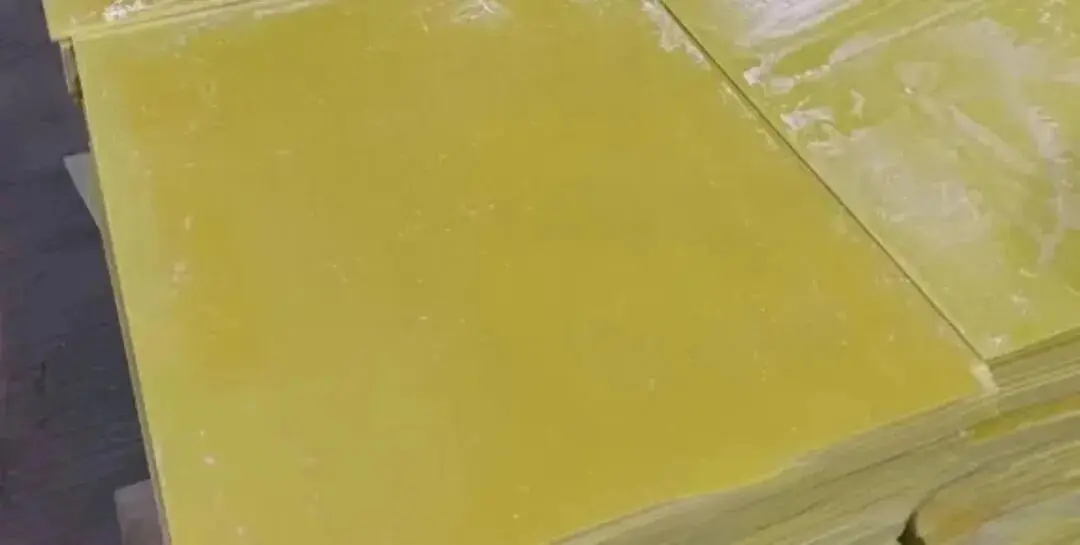

   PCB的 “承重墙”，是带铜箔的硬质板材，负责支撑整个板卡结构，也是信号传输的核心载体；

2.


• 半固化片（PP）

  板卡的 “水泥”，用来粘连不同层的芯板，加热后会固化，让多层板牢牢粘在一起；

•

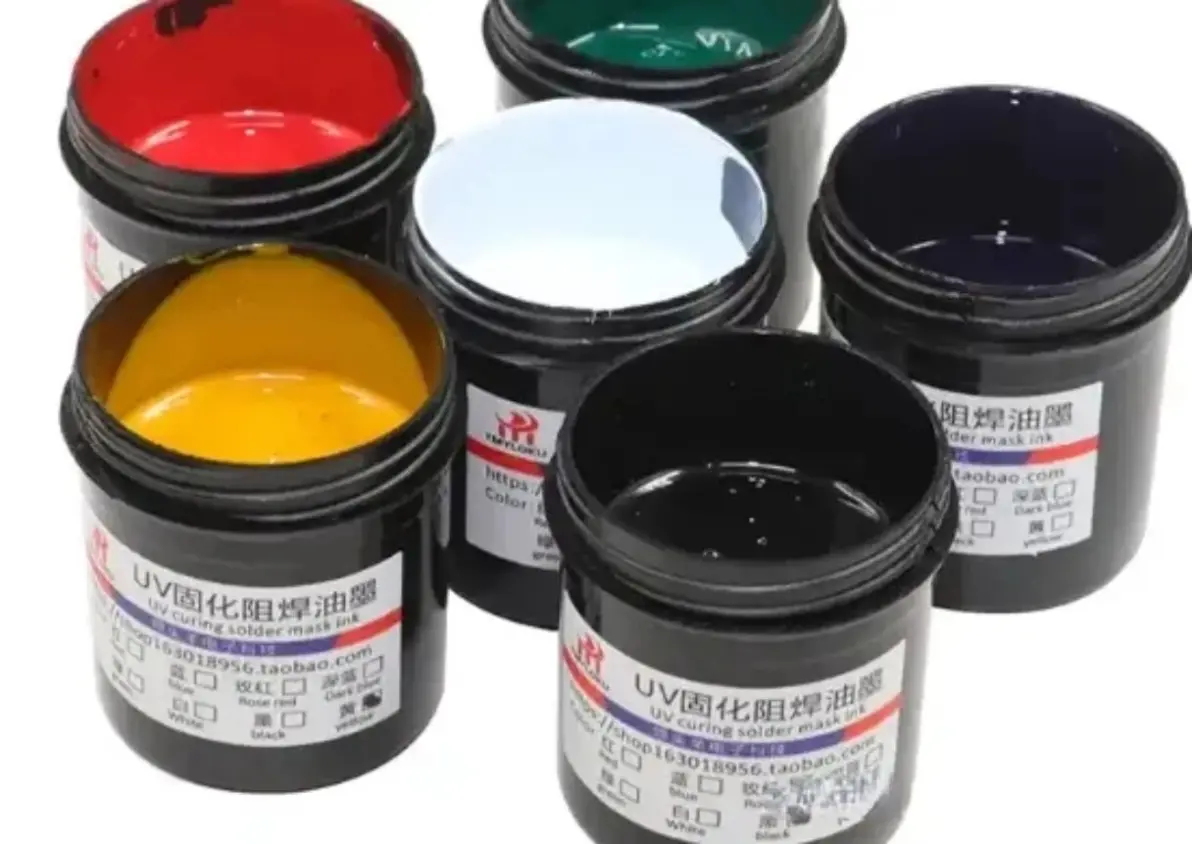

• 阻焊油

  常说的 “绿油” 只是它的一种，还有红、蓝、黑等颜色，作用是保护铜箔不氧化、防止线路短路，相当于板卡的 “防水涂料”。

真六层、真八层、假八层，到底差在哪？

先看大家最熟悉的两种常规板卡，再对比 “假八层” 的特别之处：

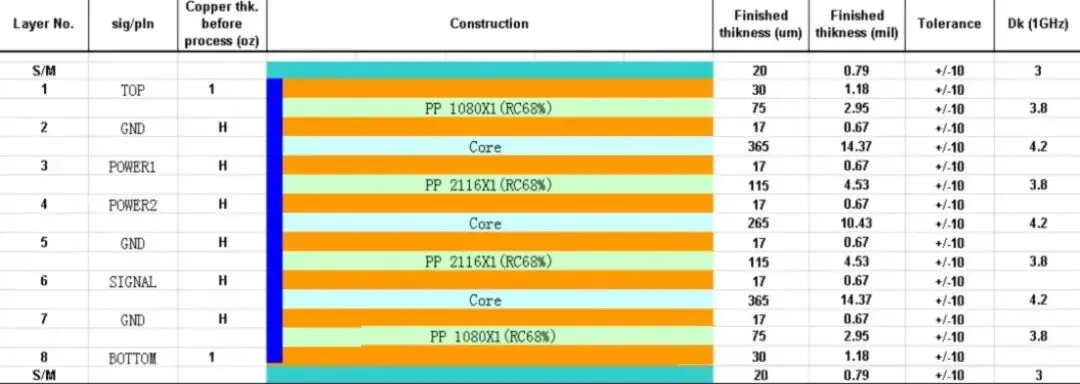

• 真六层板

  实际有6层结构，但能走信号线的只有3层！表层和底层常用来放元器件，剩下的走线空间特别紧张，高密度设计时根本不够用。更麻烦的是，为了满足阻抗要求，表层走线宽度得达到11mil（约 0.28mm），特别占地方，板卡利用率超低；

• 真八层板

  足足有8层结构，走线层多、空间充足，信号完整性和抗干扰能力都强，适合复杂高速系统。但问题很直接 —— 成本飙升！六层板和八层板的制作成本是道 “分水岭”，很多对成本敏感的产品根本承受不起；

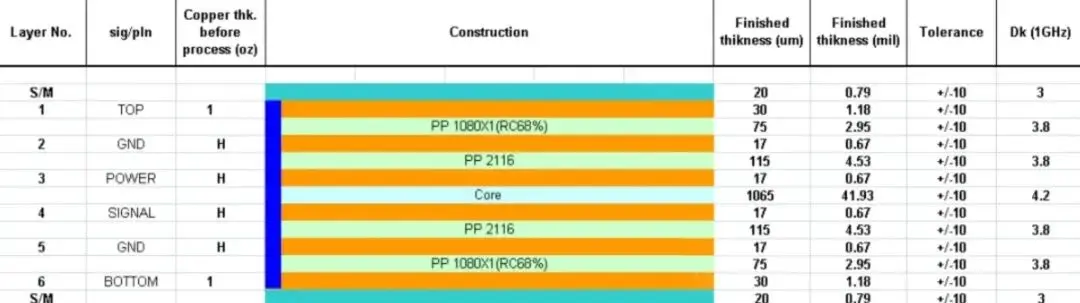

• 假八层板

  核心秘诀是 “减薄 + 加芯”！把常规六层板的芯板和表层PP做薄，中间加入一块 “无铜箔的芯板”。这块特殊芯板不参与信号传输，只负责增加板卡整体厚度，却能让表层走线宽度骤降到5.7mil（约 0.14mm），直接解决高密度走线难题直观展示差异）

假八层的 “甜蜜点” 和 “坑”，一文说透

优势：精准解决 “成本 + 空间” 三大痛点

1. 省钱为王

   比真八层成本大幅降低，接近常规六层板，预算有限时性价比拉满；

2. 空间优化

   线宽大幅缩小，满足高密度走线设计，不用为了布线强行加大板卡尺寸；

3. 抗干扰更强

   特殊叠层结构能减少相邻层的信号串扰，比普通六层板的信号稳定性更好。




劣势：这些场景坚决不能用

1. 性能有天花板

   本质还是六层板，没有真八层的多信号层优势，高频应用中可能出现信号完整性、电磁兼容性不足的问题；

2. 工艺要求高

   无铜芯板需要特殊处理，压合难度比常规板卡大，不是所有板厂都能做；

3. 交期更长

   生产流程更复杂，交期会比常规六层板延长2-3天，急单要提前规划。

总结：谁该用假八层？谁该选真八层？

• 选假八层：5G设备、服务器、中端路由器等，对阻抗要求高、空间受限，但预算有限、不是超高速传输的场景；




• 选真八层：高端服务器、超高速通信设备、复杂工控系统等，对信号完整性要求极高，且成本不是首要考虑因素的场景。




说到底，假八层是PCB设计里 “成本与性能的智慧折中”—— 不盲目追求层数，而是通过结构优化解决核心需求。如果你的项目正卡在 “想要高密度走线又不想多花钱” 的两难境地，不妨试试这个方案，但一定要提前确认板厂的加工能力哦！

注：本文基于真实硬件设计文档整理改编，核心技术要点与实测参数均来自实战，仅供硬件工程师学习参考
