单层LED PCB板的优势和劣势

在LED照明与显示技术快速发展的当下，印刷电路板（PCB）作为电子元器件的载体与电气连接枢纽，其性能直接影响产品的可靠性、成本与使用寿命。单层LED PCB板凭借其独特的结构设计与材料特性，在特定应用场景中展现出显著优势，但同时也存在一些局限性。以下将从多个维度详细剖析单层LED PCB板的优势与劣势。

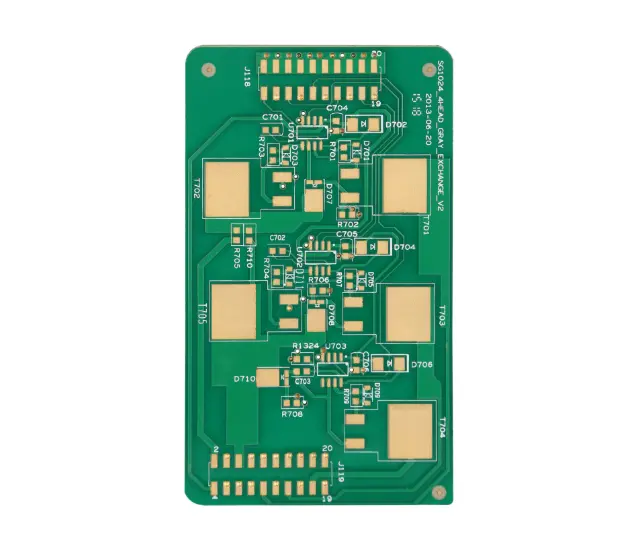

单层LED PCB板的优势

成本效益显著

单层LED PCB板最突出的优势在于其成本效益。在材料成本方面，单层PCB仅需一层铜箔和一层介电层，而多层PCB则需要多层铜箔和多层介电层。以常见的FR - 4玻璃纤维环氧树脂基材为例，单层板仅需一层铜箔，四层板则需四层铜箔与三层介电层，材料成本差异可达300%以上。在规模化生产中，这种成本优势更为明显。例如某LED灯带生产线，采用单层PCB后，单条生产线的设备投资减少45%，单位产品加工时间缩短60%，良品率提升至99.2%。对于年产量超百万件的LED指示灯企业，单层PCB方案可节省直接制造成本超200万元，同时缩短产品上市周期2 - 3个月。

在维修成本上，单层PCB也具有明显优势。由于其结构简单，故障排查可通过目视检查完成，无需使用昂贵的X光检测设备。某汽车照明厂商统计显示，采用单层PCB的刹车灯模块，售后维修成本较多层板降低58%，主要得益于其更低的故障率与更简便的维修流程。

设计灵活度较高

尽管结构简单，单层PCB在设计层面仍具备较高灵活性。设计师可通过优化元器件布局与走线策略，实现复杂电路功能。例如在LED显示屏背光源设计中，通过采用“蛇形走线”与“并联分区”技术，单层PCB可均匀驱动数百颗LED灯珠，确保背光亮度一致性达95%以上。单层PCB的快速原型制作能力也是其一大优势，设计师可直接在铜箔表面手绘走线，或使用简易蚀刻设备制作样板，整个过程可在数小时内完成。某智能家居企业开发智能灯带时，通过单层PCB原型快速验证了调光算法与传感器布局，将产品开发周期从6个月压缩至3个月，抢先占据市场份额。

散热性能良好

LED工作时的热积累是影响寿命的关键因素，单层PCB通过采用金属基材（如铝基板、铜基板），构建了高效的散热通道。以铝基板为例，其导热系数达2.0W/(m·K)，是传统FR - 4基材的10倍以上。在LED灯珠与铝基板之间，通过导热绝缘层（厚度仅0.1mm）实现电气隔离与热传导的平衡，确保热量快速扩散至散热器。某户外照明厂商的测试数据显示，采用单层铝基板的LED路灯，在55℃环境温度下连续工作10000小时后，光衰仅8%，而采用FR - 4基材的多层板光衰达25%。这得益于铝基板将LED结温控制在85℃以下，远低于多层板的110℃。

在汽车照明领域，单层金属基PCB的散热优势更为明显。某车型的日间行车灯采用单层铜基板后，在 - 40℃至85℃极端温度循环测试中，LED失效率为0，而多层板方案失效率达3%。铜基板的高热容量（385J/(kg·K)）有效缓冲了温度波动对LED的冲击。

易于加工与组装

单层PCB的加工流程标准化程度高，极易实现自动化生产。从切割、钻孔到贴片，各环节均可通过高速设备完成。以SMT贴装为例，单层PCB因无层间对准问题，贴片机精度要求降低30%，贴装速度提升50%。某LED显示屏厂商引入全自动单层PCB生产线后，单日产能从5000片提升至20000片，人力成本减少70%。

在元器件组装环节，单层PCB的“单面贴装”特性简化了工艺。所有元件均安装在同一面，无需翻转基板，减少了机械应力对元件的损伤。某消费电子厂商统计显示，单层PCB的元件脱落率仅为0.02%，较双层板降低80%。此外，单层PCB的检测效率更高。自动光学检测（AOI）设备可在5秒内完成单层板的全面扫描，而多层板需分层检测，耗时超20秒。某质量检测机构的数据表明，单层PCB的检测通过率达99.8%，较多层板提高1.2个百分点。

适用范围广

单层LED PCB板适用于多种LED应用场景，包括但不限于指示灯、显示屏背光源、装饰照明、汽车照明、智能家居照明等。在指示灯应用中，单层LED PCB板广泛应用于各种电子设备的指示灯，如电源指示灯、状态指示灯等。这些指示灯通常要求成本低廉、可靠性高，单层PCB板正好满足这些需求。在显示屏背光源方面，在LCD显示屏等背光应用中，单层LED PCB板作为背光源的载体，通过合理布局LED灯珠，实现均匀的背光效果，其良好的散热性能有助于延长LED的使用寿命。

在装饰照明领域，单层LED PCB板也常用于装饰照明领域，如节日灯串、LED灯带等。这些产品通常要求成本低廉、易于安装和维护，单层PCB板因其结构简单、制造成本低而备受青睐。在汽车照明中，在汽车内部照明和外部信号灯中，单层LED PCB板也有一定的应用，例如汽车仪表盘指示灯、阅读灯以及刹车灯等，其良好的散热性能和可靠性使得它在汽车照明领域具有广阔的应用前景。在智能家居照明方面，随着智能家居市场的快速发展，单层LED PCB板也广泛应用于智能家居照明产品中，如智能灯泡、智能灯带等，这些产品通常要求具备调光、调色等功能，单层PCB板通过集成相应的控制电路和传感器，实现这些功能的同时保持成本低廉。

环保与可持续性优势

单层PCB的环保优势体现在材料使用与生命周期管理两方面。在材料层面，其铜箔用量仅为多层板的1/4，介电层用量减少75%，显著降低了稀有金属与石油基材料的消耗。以年产量100万片的LED灯带厂为例，改用单层PCB后，每年可减少铜消耗1.2吨，减少FR - 4基材消耗8吨。在产品生命周期末端，单层PCB的回收处理更简便，其单一材料结构避免了多层板分离时的化学污染，金属回收率可达95%以上。某环保机构测试显示，单层PCB的碳足迹较四层板降低62%，主要得益于其更短的加工链条与更低的能源消耗。

此外，单层PCB的轻量化设计契合了电子设备小型化趋势。以智能灯泡为例，采用单层PCB后，产品重量从120克降至80克，包装材料用量减少30%，运输碳排放降低25%。某物流企业统计显示，每运输10万件单层PCB智能灯泡，可减少CO₂排放1.8吨。

单层LED PCB板的劣势

布局和布线不够灵活

相对多层板，单层PCB的布局和布线不够灵活，限制了设计的复杂度和功能。由于只有一层导电层，当信号数量较多时，布线会变得非常拥挤，容易导致信号线之间的间距过小，从而增加串扰的可能性，影响信号质量。例如在一个含有大量高速串行接口（如PCIe）的电路设计中，单层板很难通过合理的布线策略（如差分布线、蛇形走线等）来优化信号完整性，而多层板则可以通过将信号线分布在不同的层上，并通过合理的布线策略来减少信号线之间的串扰。

信号传输性能较差

单层板在高频信号传输时，由于缺乏足够的参考平面和屏蔽层，信号容易受到外界干扰，同时自身信号的传输特性也难以精确控制，容易出现信号完整性问题。高频信号（如射频、高速数字信号）对传输线的特性阻抗要求严格，多层板可以通过设计微带线、带状线和共面波导等传输线结构来更好地控制特性阻抗。例如在微带线结构中，信号线位于外层，参考平面位于内层，多层板可以更灵活地设置参考平面的位置，从而更精确地控制信号的传输特性，减少信号反射和传输损耗，而单层板很难实现这样的精确控制。

电气连接问题风险较高

由于单层板PCB的铜层相对较少，可能导致电气连接质量的问题。在复杂的电路连接中，单层板的布线空间有限，可能会出现连接线路交叉、连接点过多等情况，增加了电气连接故障的风险。而且一旦出现电气连接问题，由于单层板的结构简单，维修时可能需要重新制作整个电路板，维修难度较大。

可靠性相对较低

单层板PCB的容错能力不如多层板的高，一旦出现问题，维修也比较困难。在一些对可靠性要求较高的应用场景中，如航空航天、医疗设备等领域，单层板可能无法满足其严格的可靠性标准。多层板通过设置接地层和电源层来实现良好的电磁屏蔽效果，减少外界电磁干扰对电路的影响，同时也可以为信号提供低阻抗的回流路径，提高电路的稳定性，而单层板缺乏这样的电磁屏蔽和稳定回流路径，在复杂电磁环境下更容易出现故障。

难以满足高密度集成需求

随着LED技术的不断进步，对PCB的高密度集成要求越来越高。单层板由于布线空间的限制，很难实现高密度的元器件集成。在一些小型的LED照明产品中，如智能手环的LED指示灯，需要在一个较小的空间内集成多个LED灯珠和相关的控制电路，单层板很难满足这样的高密度集成需求，而多层板可以通过在不同层上布置元器件和走线，实现更高的集成度。

散热局限性在高功率应用中凸显

虽然单层LED PCB板在一般功率应用中散热性能良好，但在高功率或高密度的电路应用中，单层板的散热效果可能不足以满足要求。单层板的散热路径相对单一，主要依靠外层的铜箔和散热片进行散热，当电路功率较大时，热量可能无法及时散发出去，容易导致电路板温度过高，影响电路的稳定性和可靠性。例如在一些高功率的LED舞台灯光设备中，单层板可能需要采用更大面积的散热片或其他散热措施来满足散热要求，这可能会增加电路板的体积和成本。
