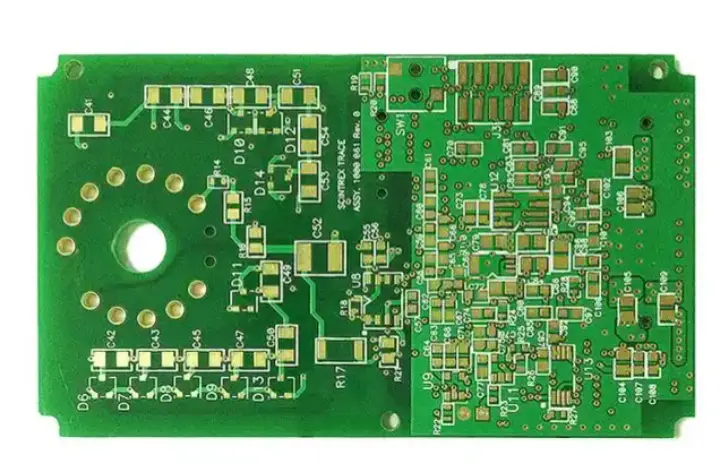

在现代电子制造业中，PCB（印刷电路板）作为电子产品的核心载体，其铜箔厚度是决定电路性能和可靠性的关键参数之一。标准的PCB铜箔厚度通常有1盎司（约35微米）、2盎司（约70微米）以及更厚的规格可供选择。然而，在一些对成本极度敏感或者对空间有严格要求的产品设计中，工程师有时会选择使用过薄的铜箔，例如半盎司（约17.5微米）甚至更薄的铜箔。虽然薄铜箔在某些特定场景下确实能够带来布线密度提升和成本降低的优势，但如果铜箔厚度被不恰当地缩减到远低于设计需求的水平，就会在众多应用场景中引发一系列严重的负面影响。这些影响涵盖了电气性能劣化、热管理失效、机械强度不足、制造良率下降以及长期可靠性衰减等多个维度。接下来，我们将从多个角度详细剖析过薄PCB铜箔对各类应用场景所带来的负面效应。

一、大电流承载场景中的严重过热与烧毁风险

过薄铜箔最直接、最致命的负面影响体现在大电流承载场景中。根据电阻的基本公式，导体的电阻与其截面积成反比，而铜箔的截面积又与其厚度直接相关。当铜箔厚度过薄时，其横截面积大幅减小，导致电路走线的电阻显著增大。在大电流流过这些走线时，根据焦耳定律（Q=I²Rt），产生的热量将急剧增加。这种过热现象在电源管理电路、电机驱动电路、LED照明驱动电路以及电动汽车的电池管理系统（BMS）中表现得尤为突出。

以电动汽车电池管理系统为例，BMS电路板需要实时监测和管理数百安培级别的充放电电流。如果PCB上的功率走线使用了过薄的铜箔，在大电流工况下，走线温度会迅速攀升，不仅会导致铜箔本身发生氧化甚至熔断，还可能引发周边元器件因高温而失效，最极端的情况下甚至会引发电路板起火，造成灾难性的安全事故。同理，在LED照明领域，尤其是大功率LED路灯和工矿灯的驱动电路中，工作电流通常在数百毫安到数安培之间，过薄的铜箔会导致驱动IC的供电走线压降过大，使得LED芯片获得的实际电压低于设计值，不仅亮度不足，还会因为铜箔过热而加速LED光衰，大幅缩短产品使用寿命。在服务器和数据中心的电源模块中，大电流DC-DC转换电路同样对铜箔厚度有着严格要求，过薄铜箔会导致电源转换效率下降，额外的发热量还会增加散热系统的负担，形成恶性循环。

二、高频高速信号传输场景中的信号完整性严重劣化

在当今高速数字电路和高频通信领域，信号完整性（Signal Integrity）是决定产品能否正常工作的核心指标。过薄的铜箔在高频高速应用场景中会带来多重负面影响。首先，过薄铜箔的电阻增大，直接导致走线的插入损耗（Insertion Loss）增加。在GHz级别的高频信号传输中，每一分贝的损耗都可能导致信号幅度衰减到接收端无法正确识别的程度。其次，虽然过薄铜箔在一定程度上可以减小趋肤效应的影响（因为趋肤深度在高频下是固定的，铜箔越薄意味着整个截面都能被利用），但过薄铜箔带来的电阻增加所造成的总体信号衰减远大于趋肤效应带来的微小改善。

在5G通信基站、毫米波雷达、高速SerDes接口（如PCIe Gen4/Gen5、USB4、HDMI 2.1等）的PCB设计中，对阻抗控制有着极其严格的要求。铜箔厚度是影响特性阻抗的关键参数之一，当铜箔厚度偏离设计值过多时，阻抗匹配就会失调，导致信号反射增大，眼图闭合，误码率飙升。特别是在差分信号对的设计中，如果两根线的铜箔厚度不均匀（这在过薄铜箔的制造过程中更容易发生），还会引入共模噪声，进一步恶化信号质量。对于射频前端模块，过薄铜箔还会导致接地平面的效果变差，增加电磁干扰（EMI）的辐射，使得产品难以通过EMC认证。

三、电源完整性与压降问题对精密电路的影响

电源完整性（Power Integrity）与信号完整性同样重要，而过薄铜箔对电源网络的影响往往被设计者所忽视。在现代复杂的数字系统中，如FPGA、ASIC、高性能MCU等芯片，其核心电压可能低至0.8V甚至更低，而瞬时电流峰值可达数十安培。这些芯片对供电网络的压降（IR Drop）极其敏感。如果PCB上的电源层和地层使用了过薄的铜箔，其平面电阻会显著增大，导致从电源模块到芯片引脚之间的电压降过大。

当芯片在高负载瞬间抽取大电流时，过薄铜箔造成的压降会使得芯片实际获得的电压远低于标称值，这可能导致芯片逻辑错误、复位甚至永久损坏。在精密模拟电路中，如高精度ADC/DAC、运算放大器电路、传感器信号调理电路等，电源走线上的压降会直接转化为输出信号的误差。例如，在一个16位精度的ADC电路中，如果电源走线的压降导致参考电压波动了几个毫伏，就可能造成数个LSB的误差，完全破坏了系统的精度指标。此外，过薄铜箔还会增大电源平面的电感，在芯片快速开关时产生更大的电压尖峰（L di/dt噪声），进一步威胁电路的稳定运行。

四、散热能力不足导致的热失效问题

铜箔不仅是导体，也是PCB上最主要的散热通道之一。在多层板中，内部的电源层和地层铜箔充当了巨大的散热片，将芯片产生的热量传导到PCB边缘和散热器上。当铜箔过薄时，其热传导能力大幅下降，导致热量在芯片下方积聚，形成局部热点（Hot Spot）。

这种热问题在功率半导体应用中尤为突出，如MOSFET、IGBT、GaN/SiC功率器件的驱动和应用电路。这些器件在开关过程中会产生大量的开关损耗和导通损耗，如果PCB铜箔过薄，无法及时将热量导出，结温就会迅速超过最大允许值，导致器件热击穿。在LED照明和汽车电子中，持续的高温还会加速焊点的金属间化合物（IMC）生长，导致焊点脆性增加，最终在热循环应力下发生开裂，造成产品在使用一段时间后突然失效。对于密闭空间内的电子设备，如手机、平板电脑、可穿戴设备等，过薄铜箔带来的散热不足会导致设备表面温度过高，不仅影响用户体验，还可能触发设备的热保护机制，导致降频甚至关机。

五、机械强度不足带来的制造和使用中的可靠性隐患

PCB在制造和使用过程中需要承受多种机械应力，包括电镀过程中的拉力、分板切割时的应力、焊接过程中的热应力以及产品使用中的振动和冲击。铜箔本身具有一定的延展性和强度，但当铜箔过薄时，其机械强度会显著降低。

在PCB制造过程中，过薄的铜箔在电镀通孔（PTH）时更容易出现镀层不均匀甚至孔内无铜的问题，导致过孔导通不良。在蚀刻过程中，过薄铜箔也更容易被过度蚀刻，导致线宽变窄甚至断路。在分板过程中，过薄铜箔的走线更容易在V-CUT或邮票孔处被拉断。更重要的是，在产品的长期使用中，由于铜箔与基材（如FR-4）的热膨胀系数（CTE）不同，在反复的温度循环中会产生剪切应力。过薄的铜箔在这种应力作用下更容易产生微裂纹，这些微裂纹随着时间的推移会逐渐扩展，最终导致走线断路。这种失效模式在汽车电子和航空航天电子中是不可接受的，因为这些领域对产品的长期可靠性有着极其严苛的要求，通常要求15年甚至20年以上的无故障运行。

六、对细间距和高密度互连（HDI）工艺的负面影响

随着电子产品向小型化、轻薄化发展，HDI（高密度互连）技术和细间距BGA封装被广泛应用。在这些先进工艺中，PCB的线路和过孔尺寸都在不断缩小。过薄的铜箔在HDI工艺中会带来一系列制造难题。首先，在激光钻孔（Microvia）过程中，过薄的铜箔容易在钻孔时产生披锋（Burr）或铜渣残留，影响过孔的可靠性。其次，在填孔电镀过程中，过薄的铜箔容易导致孔口铜层过薄甚至消失，影响焊接可靠性。

对于细间距的BGA封装（如0.4mm或0.35mm间距），焊盘尺寸非常小，如果铜箔过薄，焊盘在回流焊过程中更容易因为热应力而翘起（Pad Lifting）或产生裂纹，导致虚焊。此外，过薄铜箔在多次层压过程中更容易发生流胶不均或层间结合力不足的问题，影响多层板的整体平整度和层间可靠性。

七、对特殊环境应用场景的影响

在军工、航空航天、深海探测等特殊环境应用中，PCB需要承受极端的温度、湿度、振动、辐射等条件。过薄的铜箔在这些环境下的可靠性会进一步降低。例如，在高温环境下，过薄铜箔的抗电迁移（Electromigration）能力更差。电迁移是指在电流和温度的共同作用下，铜原子沿着电子流方向逐渐迁移，最终导致走线出现空洞或小丘，造成断路或短路。铜箔越薄，发生电迁移失效所需的时间就越短。在高湿环境下，过薄铜箔更容易发生电化学腐蚀，特别是当走线间距较小时，腐蚀产物可能导致线间短路。在高振动环境下，过薄铜箔的抗疲劳能力更差，更容易在焊点或走线弯折处发生断裂。

八、对成本和良率的反向影响

虽然使用过薄铜箔的初衷是为了降低材料成本，但在实际生产中，过薄铜箔往往会导致制造成本不降反升。这是因为过薄铜箔对制造工艺的窗口要求更加严格，任何微小的工艺偏差都可能导致废品。例如，蚀刻不足或过度蚀刻的容差更小，电镀均匀性更难控制，阻抗控制更难达到目标值。这些因素都会导致PCB的良率下降，而良率的下降意味着每块合格板的分摊成本实际上增加了。对于高端产品而言，因为铜箔过薄导致的可靠性问题所引发的返工、退货甚至召回，其损失更是远超铜箔本身节省的那点材料费用。

综上所述，过薄的PCB铜箔虽然在某些特定场景下有其应用价值，但在大电流承载、高频高速信号传输、电源完整性保障、散热管理、机械强度、HDI工艺、特殊环境适应性以及成本良率等众多应用场景中，都会产生不可忽视的负面影响。电子产品设计师在选择铜箔厚度时，必须根据具体的应用需求，综合考虑电流大小、信号频率、散热要求、机械应力、环境条件以及成本预算等因素，做出科学合理的选择，切不可一味追求薄铜箔而牺牲产品的性能和可靠性。
