单面PCB和双面PCB看似只是“多了一层铜皮”，但在实际生产中，由于双面电路需要解决“正反面导通”的问题，导致其制作工艺的复杂度和原材料成本都发生了质的改变。

以下是它们在工艺和成本上的核心差异：

一、 制作工艺的本质区别

两者的分水岭在于沉铜与电镀工艺。

1. 单面PCB（Single-Sided Layer）

单面版的工艺非常直接。它使用单面覆铜板，只在有铜的那一面进行光刻、显影和系统化学断开（即蚀刻），把不需要的铜腐蚀掉，剩下导电线槽。接着直接印上阻焊（绿油）和字符，最后冲孔或者数控钻孔即可。它的工序短，没有复杂的孔内金属化过程。

2. 双面PCB（Double-Sided Layer）

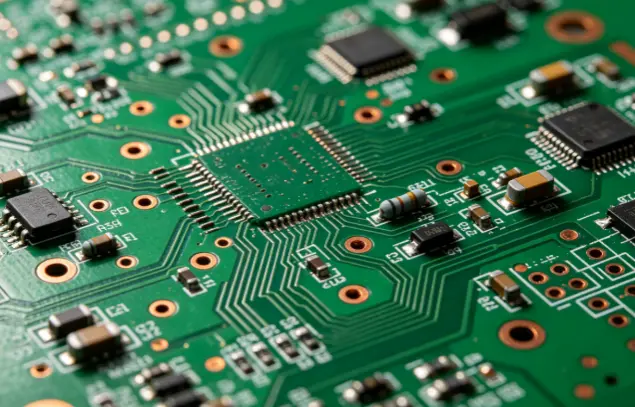

双面版由于两面都有电路，必须依靠导通孔（Via）将正反两面的导线连接起来。这就引入了两个核心的高难度工序：

• PTH（孔金属化/沉铜）： 钻孔后，孔壁是绝缘的玻璃纤维。厂家必须通过化学方法，在孔壁上先沉淀一层极薄的化学铜。

• 全板/图形电镀： 在沉铜的基础上通过电镀加厚孔壁和线路上的铜，使其达到约 20 微米或更厚的厚度，确保正反面信号导通稳定。

• 双面对齐： 双面曝光时，必须保证正反两面的曝光菲林（底片）丝毫不差地对齐，否则会导致钻孔偏离焊盘（Pad）。

二、 成本差异有多大？

成本差异需要分“打样/小批量”和“大批量”两种场景来看。

1. 原材料成本差异

双面覆铜板本身的成本大约比单面覆铜板贵 20% 至 35% 左右。这是最基础的材料价差。

2. 工艺与加工成本差异

由于双面版多了钻孔、沉铜、电镀以及两面曝光、两面丝印的工序，其生产周期更长，耗费的化学药水、电能和人工更多。

• 在大批量生产中： 综合考量材料、设备折旧和良品率，双面PCB的综合总成本通常比单面PCB高出 40% 至 70%。

• 在工程打样（快板）阶段： 这个时期的成本主要由“工程费/开样费”决定。由于现在的电路板厂大多实现了双面线的全自动化，单面版往往需要单独调整工艺线，甚至有些厂直接用双面工艺去跑单面料。因此，在打样阶段，两者的总价往往相差无几，甚至有些厂家报出的打样价格完全相同。

总结： 如果你是在做大批量商业量产（如几十万台的家电遥控器），单面硬板（如 FR-1 或纸基板材）能为你省下近一半的PCB成本；但如果只是做小批量原型测试或现代高密度数字电路，双面版不仅成本没有高出太多，还能大幅节省布线空间和提升抗干扰能力。
