PCB 装配产线批量出现立碑、连锡、虚焊、元件偏移、返修率居高不下时，多数工厂习惯性调整锡膏参数、校准贴片机、修改回流焊曲线做事后补救，整改周期长、不良反复反弹，本质是前期 PCB 设计未匹配装配工艺边界，先天埋下装配缺陷诱因。DFM 可制造性设计并非简单的布线规则约束，而是从布局、焊盘、钢网适配、拼板结构、热均衡五大维度，提前对齐 SMT、DIP 全制程加工能力，从源头压缩缺陷产生概率，是降低装配不良最具性价比的顶层方案。本文拆解装配缺陷对应的典型设计漏洞，给出可落地 DFM 优化细则，建立设计端防装配不良标准化思路。

焊盘不对称设计是贴片立碑、单边虚焊头号诱因。0402、0201 微型阻容件两端焊盘面积不一致、单侧连接大面积铜箔或过多散热过孔，回流焊阶段两端热容差异明显，锡膏熔融不同步，表面张力失衡直接引发元件翘起立碑。按照 IPC-7351 标准规范设计要求，两端片式元件焊盘长宽尺寸完全对等，单侧连接地层时必须采用十字热焊盘切断大面积散热通路，缩小两端温差；严禁丝印线条、阻焊油墨侵占焊盘区域，防止锡膏润湿面积不足产生冷焊虚焊。QFN、DFN 底部大面积散热焊盘禁止实心开窗，采用网格分区开孔设计，既能保证导热能力，又可避免助焊剂排气不畅形成大量焊点空洞，批量空洞不良率可下降 60% 以上。

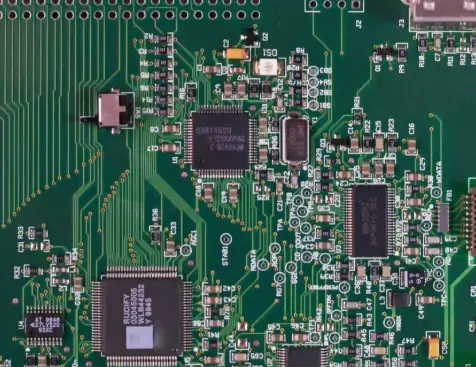

布局密度与间距不合理会诱发连锡、贴片碰撞、AOI 漏检多重缺陷。常规 0603 阻容件中心间距最小预留 0.5mm，0402 封装间距放宽至 0.6mm；QFP、细间距连接器周边预留 80mil 以上返修空间，热风枪作业不会扰动周边元件；BGA 器件四周预留专属避让区，满足 X-Ray 检测探头伸入要求。大功率发热芯片紧邻微型阻容件会形成局部温差，小元件受热过快极易立碑，布局阶段冷热器件分区排布，热敏元件远离回流焊高温辐射区域。极性器件丝印标识统一规范，二极管、电解电容、IC 定位标记方向对齐，杜绝贴装反向、错装批量不良。

拼板结构设计缺陷极易引发分板裂纹、板翘、焊点应力开裂。V-CUT 深度不得超过板厚三分之二，剩余板材厚度保证刚性；邮票孔间距、孔径标准化排布，狭长单板、大尺寸 PCB 统一沿板材玻纤经向排版，控制回流焊整体翘曲变形量；拼板连接桥避开元件焊盘、走线区域，分板机械应力不会拉扯焊点产生隐性开路。定位基准 Mark 点是贴装精度基础，单板至少布设 3 个对角圆形基准点，直径 1mm，周边预留无阻焊净空区，基准缺失、尺寸偏小会造成贴片机定位偏移，批量偏位、少锡不良集中爆发。

过孔、焊盘嵌套设计是隐性虚焊高发点。焊盘内部禁止随意打通孔（Via-in-Pad），锡膏会顺着孔壁下沉造成焊盘锡量不足；必须采用盘中孔结构时，需选用树脂塞孔 + 电镀盖帽工艺封堵孔道。相邻引脚焊盘预留阻焊桥，细间距 QFP 引脚间阻焊最小宽度满足工艺下限，规避印刷锡膏桥连短路；板边走线、焊盘向内缩进，防止链条夹持刮伤焊盘、露铜氧化。

DFM 落地闭环流程：完成 PCB 初稿后开展全版图 DFM 审查，逐项校验焊盘对称性、元件间距、热均衡布局、基准点完整性、拼板合理性；针对 0.4mm 及以下细间距器件单独评估钢网开口可行性；输出修改后的 Gerber 文件同步明确表面处理工艺选型，OSP、沉金、喷锡各自匹配对应装配管控要点。把装配缺陷管控前置到设计环节，能够规避 70% 以上批量重复性不良，大幅缩短产线调机时间，提升 PCBA 一次直通率。
