布局决定 PCB 信号完整性、散热性能与电磁兼容的上限，布线阶段很难补救布局层面的先天缺陷。不少工程师优先追求器件排布整齐美观，忽略功能分区、热源隔离、敏感信号防护，样机通电后出现温升超标、采样漂移、辐射超标等问题。本篇系统讲解布局阶段分层审查要点，建立可落地的布局验收标准。

一、功能分区隔离审查

按照信号属性划分四大区域：功率电源区、数字高速区、模拟采样区、接口防护区，物理空间相互隔开，禁止混杂乱放。MOS 管、功率电感、续流二极管集中布置在单板单侧，远离晶振、ADC 采样芯片等弱电敏感器件；模拟地与数字地分区布设，单点通过磁珠或 0Ω 电阻汇接，杜绝大电流数字回流窜入模拟回路。接口器件分区独立摆放：以太网、USB 等高速接口靠近连接器缩短走线长度；ESD 防护器件紧贴接口焊盘放置，防护路径不绕路；板边接插件周边预留装配空间，相邻接插件间距满足插拔操作余量。禁止将高频时钟芯片布置在板中央被各类器件包围，时钟源头周边预留隔离缓冲区。

二、电源与去耦布局专项审查

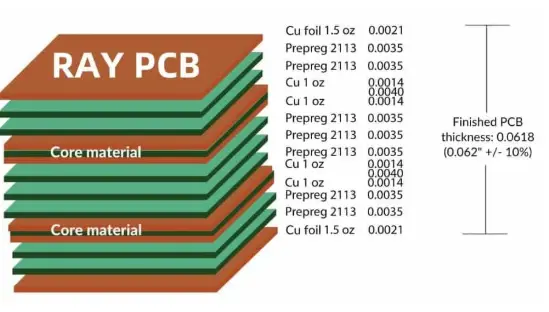

芯片电源引脚优先就近放置 0402 规格高频去耦电容，电容焊盘到芯片电源引脚走线长度控制在 5mm 以内，过孔直接打在电容焊盘上，缩短高频回流路径；大容量储能电容布置在电源模块输出端，贴近功率回路入口。多路电源芯片分散排布，避免多路热源叠加；大电流电源主干路径预留铺铜空间，不被小型器件挤占通道。多层板场景核查电源平面覆盖范围，高功率回路优先依托内层电源平面导电，不依赖表层窄走线承载大电流；不同电压域电源分区清晰，分割间隙匹配耐压安规距离，无狭长瓶颈区域。

三、热管理布局审查

发热器件 MOS 管、采样电阻、稳压芯片分散摆放，禁止集中扎堆形成局部热岛；功率器件朝向板边布置，贴近散热器安装位置；热敏元件晶振、电解电容、电池芯片距离热源至少 5mm，规避高温导致频率漂移、电解液老化失效。大功率器件焊盘下方预留散热过孔阵列空间，规划过孔排布点位；厚铜板材重点核对正反面铜箔分布均衡性，防止回流焊翘曲；大面积铺铜区域提前规划十字释放槽，预留压合排气通道。

四、EMC 布局细节核查

晶振外壳接地处理，周边用地铜包裹屏蔽；高速差分芯片远离开关电源电感；复位电路靠近 MCU 引脚，走线短且远离高频干扰源；高大磁性器件避开信号敏感区域。3D 预览核对器件高度，大功率散热器不会遮挡周边高速走线通道。

布局审查不以美观为标准，而是以分区隔离、散热均衡、干扰隔离为核心原则。功能分区、去耦就近布设、热源分散管控、EMC 屏蔽防护四个维度逐项验收，布局阶段不留结构性短板。工程师对照本篇教程逐项自查，能把温升超标、采样漂移、电磁干扰等多数问题扼杀在布线之前，大幅减少后期调试整改工作量。
