分区布局布线规范:800G光模块光电混合场景信号隔离实操指南

发布时间:2026-08-12 点击数:0

800G 光模块属于典型光电混合设备,高速差分链路、微弱模拟光采样线路、大功率激光驱动走线、低速控制总线集中在狭小板内空间,布局布线混乱极易出现强弱信号互相串扰、采样精度下滑。本文围绕光电分区、差分布线约束、通道隔离、金手指设计四大模块,梳理可直接落地的布线规范。

一、物理分区布局底层逻辑

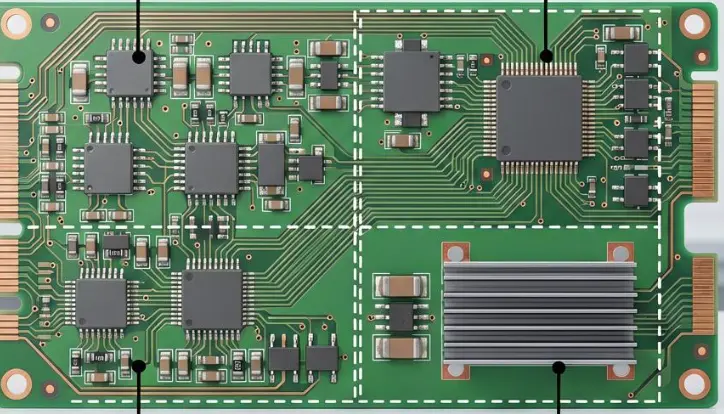

整机划分为三大独立区块:光器件区(TOSA/ROSA)、高速主控区(DSP、CDR、驱动芯片)、接口插拔区(金手指连接器)。光器件模拟采样线路敏感程度最高,远离大功率驱动走线、高频时钟线布置;主控芯片集中摆放,缩短差分走线总长,减少传输损耗;电源入口单独分区,集中布置滤波器件,避免供电噪声扩散至模拟区域。晶振周边包裹接地铜皮、密集打接地过孔,约束时钟高频谐波辐射。


二、高速差分走线核心约束

差分对内全程紧密耦合、对称布线,拐角统一采用 45° 圆弧过渡,禁止直角拐角造成电场聚集、阻抗突变;严禁差分对内穿插其他走线、接地铜皮,破坏固有耦合特性。走线全程紧贴完整参考地层,不跨越开槽分割区域;走线平行长度过长时,通过错位绕行、斜向布线缩短耦合区段,相邻通道严格落实 3W 间距规则,抑制通道间串扰。表层出线尽量缩短,优先内层带状线传输,减少外部环境干扰;器件出线过孔成对对称布设,降低过孔带来的阻抗偏移量。低速 I2C、SPI 控制线远离高速差分通道单独布线,两端加装磁珠、共模扼流圈滤除耦合噪声。

三、特殊点位设计细节

激光驱动芯片下方预留大面积铺铜与导热过孔阵列,兼顾载流散热;金手指区域取消阻焊覆盖,硬金镀层厚度≥0.8μm,优选 1.5μm 规格,保障 2000 次插拔接触稳定,焊盘采用 NSMD 阻焊定义结构,提升焊接可靠性。板边布设连续接地过孔墙,打造简易法拉第笼结构,抑制板沿电磁外泄。

四、布线阶段分级管控思路

一级敏感线路(光采样差分、接收链路)优先内层独立布线、两侧布设接地保护走线;二级高速传输线执行标准 3W 规则;三级低速控制线放宽间距约束,整体做到强弱信号物理隔离、分层传输。


光电分区布局是 800G 模块降噪的前置手段,搭配差分对称布线、通道隔离、特殊点位精细化设计,能在紧凑空间内规避强弱信号互相干扰,保障采样精度与传输稳定性。
