绝大多数工程师对阶梯孔印象停留在螺丝沉头装配，实际上阶梯孔还有一类重要应用，即电气互联型阶梯孔，用于大电流 PCB 功率板。在储能电源、工业变频器、大功率电源板中，电气阶梯孔可以实现大焊盘载流，同时完成层间导通。但电气型阶梯孔设计错误，会出现孔壁过热、镀层脱落、载流不足，长期通电出现烧孔故障。装配阶梯孔侧重机械尺寸，电气阶梯孔重点关注电气可靠性，二者设计逻辑存在巨大差异。

一、电气型阶梯孔与装配阶梯孔核心差异

装配型阶梯孔核心目标是机械装配，大孔台阶用于容纳螺丝头部，台阶腔体不做电镀，不参与导电，导电仅依靠下方小孔孔壁。而电气型阶梯孔，设计初衷是承载大电流，大孔一侧放置大尺寸功率焊盘，外部端子、铜排焊接在大孔台阶周边焊盘，电流通过小孔孔壁铜箔传递到内层、底层铜皮。

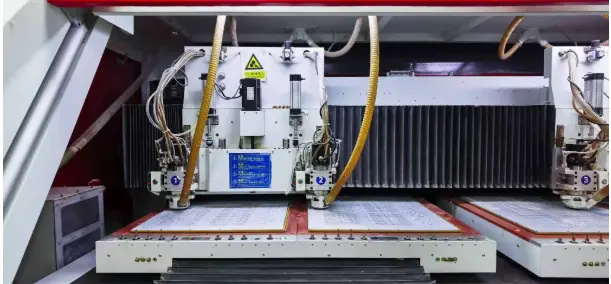

这里需要划清关键知识点：阶梯控深钻出来的大孔台阶腔体，内壁不会电镀铜。很多设计者误以为台阶侧壁可以导电，直接把电流路径设计经过台阶侧壁，生产后台阶基材裸露无铜，电流只能依靠台阶底部焊盘过渡。如果焊盘设计过小，大电流集中在狭小区域，就会发热烧毁。

简单理解：电气阶梯孔的导电通道依旧是小孔的电镀孔壁，大孔只用来拓展焊接焊盘面积，不能依靠台阶侧壁导电。这个认知错误，是功率板阶梯孔失效的首要诱因。

二、大电流下焊盘与铜箔过渡设计

电气阶梯孔，大孔区域需要设计足够大的表层焊盘，焊盘环绕大孔开口，作为功率端子、铜排的焊接区域。焊盘不能仅仅刚好贴着大孔边缘，要向外拓展，保证焊接面积。同时表层大焊盘需要宽大铜箔直接连接到小孔的环形焊盘，电流从表层焊盘平滑过渡进入小孔孔壁。

禁止细颈连接。大焊盘通向小孔焊盘的铜箔，如果走线很窄，大电流下会形成瓶颈，局部发热。铜箔宽度要匹配电流等级，几十安培以上电流，铜箔宽度至少数毫米，尽量铺铜完整连接。

多层板内层，小孔对应的内层焊盘完整保留，不要做反焊盘过大。内层铜层尽可能多与小孔焊盘连接，分散电流，降低孔壁电流密度。大电流阶梯孔，不建议只依靠单个小孔导通，条件允许，一个台阶腔体下放 2‑3 个并联小孔，分流降低单孔发热。

三、温度、振动工况下可靠性风险点

功率板工作伴随温升，热胀冷缩反复循环，阶梯孔结构存在基材台阶界面，属于天然应力集中位置。焊接之后，焊料集中在台阶周边，温度循环过程中，焊锡与 FR‑4 基材热膨胀系数不一样，容易出现焊盘开裂、焊料裂纹。工业设备、车载产品温度变化剧烈，风险会进一步放大。

振动环境下，外部铜排、接线端子会带来机械应力，应力直接作用在阶梯孔焊盘位置。设计上，外部接线端子尽量增加壳体机械固定，不要让全部机械应力由 PCB 阶梯孔焊盘承担，避免焊盘剥离。

阻焊设计：电气阶梯孔大孔腔体区域，阻焊需要开窗，露出全部焊盘，方便焊接。阻焊不能覆盖焊盘，也不要把阻焊流进台阶腔体内部，造成上锡不良。

四、叠层、介质对电气阶梯孔的影响

电气阶梯孔台阶深度，会落在某一层介质内部。台阶所在介质位置，会造成局部板材结构不连续。大电流工作发热，台阶界面更容易出现分层。叠层规划时，尽量把电气阶梯孔的台阶设置在厚介质层，不要落在薄薄半固化片上。薄半固化片经受钻孔热应力，分层风险显著提升。

板材 TG 温度需要匹配工作温度。大功率板子，阶梯孔位置局部温度高，板材 TG 值偏低，高温下半固化片软化，台阶位置分层概率大幅上升。工业大功率板，优先选用 TG170 高 TG 板材，提升耐热可靠性。

同时台阶位置远离差分、高速信号走线。阶梯孔钻孔会带来板材局部不连续，会产生寄生电容，靠近高速信号线，会劣化信号完整性，引入噪声。功率区域集中布局电气阶梯孔，和高速信号区域物理分隔。

五、仿真与测试验证手段

大电流阶梯孔，条件允许可以做热仿真，查看小孔孔壁、焊盘位置的电流密度与温升。观察是否存在电流瓶颈，预判过热风险。样板阶段，进行通电温升测试，满负载工作一段时间，使用热成像观察阶梯孔区域温度，确认没有异常发热。同时做温度循环可靠性测试，检验台阶焊盘、基材会不会出现分层开裂。

如果电流等级极高，几十上百安培，要审慎评估电气阶梯孔方案，优先考虑金属嵌件、铜柱压接方案，规避阶梯孔固有的结构薄弱点。

电气型阶梯孔把机械异形结构和大电流电气需求结合在一起，设计时不能照搬普通螺丝阶梯孔参数，必须兼顾载流能力与结构可靠性。
