🔥 PCB丝印不仅是位置标识，更是器件装配、极性对位的核心基准。

二极管、电解电容、钽电容、IC芯片、连接器等有极性器件，其丝印极性标记、Pin1定位标识错乱，是贴片装配反向、器件烧毁、整机不工作的高频低级错误。

❌ 该问题完全源于设计疏忽，无任何工艺因素，却常年占据PCB返工故障的高比例。本文详解极性标识常见错误形态、危害与标准化标注规范，彻底解决装配对位失误问题。

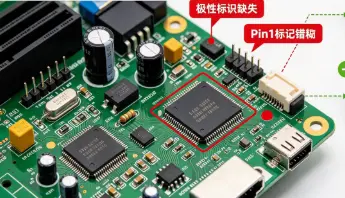

一、极性标识错乱的四类典型错误最常见的错误是极性标识缺失，电解电容、二极管、稳压管等极性器件，板面未标注正负极、导通方向，仅依靠器件本体标识对位，人工贴片极易反向，自动化设备对位精度不足，批量反向装配后通电直接烧毁器件，甚至烧坏后端电路。

💬 其次是极性标记反向，设计时封装调取错误、丝印标识画反，导致板面标识与实际焊盘极性完全相反，属于致命设计错误，无论人工还是机器装配，都会100%装反器件，引发批量不良。

第三是IC Pin1标识混乱，BGA、QFN、SOP等封装芯片，Pin1圆点、缺口、斜角标识缺失或错位，密脚芯片引脚对位偏移，导致引脚功能错乱、芯片无法正常工作。

🔹 第四是连接器Pin1标识模糊，接插件无明确定位标记，线束装配错位，整机接口功能失效。二、标识错乱的量产与售后危害极性标识错误的危害远大于外观瑕疵，属于功能性致命缺陷。

小批量打样阶段会频繁返工调试，延误项目进度；批量量产阶段造成大规模器件烧毁、PCB报废，大幅提升生产成本；

⏰ 售后维修阶段，错乱的极性标识会误导工程师排查故障，增加检修难度，延长售后周期。

尤其高压电源电路、精密信号电路，极性反向不仅会损坏器件，还可能出现短路、打火、漏电等安全隐患，直接影响产品可靠性与安全性，是绝对不能忽视的低级设计漏洞。

👉 三、极性与Pin1标识标准化规范所有有极性器件必须配套完整丝印标识：电解电容、钽电容正极用“+”号清晰标注，二极管、稳压管明确标注阴极方向，禁止无标识设计；

IC芯片统一采用双重定位标识，板边缺口+Pin1圆点组合标注，圆点精准对应第一引脚，标识大小清晰可辨，不模糊、不偏移。

📎 连接器、排针、座子必须明确标注Pin1位置，采用短线、三角、圆点等醒目标识，放置在器件外侧空白区域；功率器件、高频器件极性标识适当放大，保证贴片、检修时清晰识别，杜绝视觉偏差。

四、快速核查与整改方法设计完成后单独开展极性专项核查，按器件类型逐一核对：电容、二极管、芯片、连接器四大类重点排查，对比封装引脚定义与丝印标识，确保完全一致；

🧩 禁止随意修改标准封装极性标识，自定义封装必须人工核对极性与Pin1点位。

批量生产前，首板优先核对极性装配对位，确认无误后再批量投产，从设计、校验、生产三层管控，彻底杜绝极性标识错乱的低级错误。
