不同应用场景的PCB，对Top Solder阻焊开窗的性能要求截然不同：电源板侧重载流散热、射频板侧重信号完整性、精密工控板侧重可靠性、消费类板侧重成本良率。

统一的标准化开窗参数无法适配所有场景，盲目套用通用规则会导致产品性能下降、量产不良。本文细分四大主流PCB应用场景，详解差异化开窗设计方案，实现设计与产品需求精准匹配。

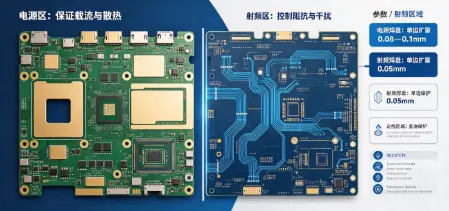

一、大功率电源PCB：侧重散热与载流的开窗设计电源PCB包含大电流焊盘、功率管、散热焊盘、插件端子，开窗核心需求是最大化保障上锡面积、提升散热与载流能力。

常规通用扩量参数偏小，无法满足大功率器件焊接需求。

电源板功率器件焊盘、插件焊盘，Top Solder开窗单边扩量建议设置为0.08-0.1mm，充分裸露焊盘，保证锡膏充分浸润，降低接触电阻，提升载流能力。

大面积散热铜箔、功率焊盘采用局部整面开窗，去除冗余阻焊遮挡，强化散热效果。

同时需做好隔离防护，大电流开窗区域与低压信号走线开窗间距≥0.15mm，加大阻焊坝宽度，防止高压打火、漏电隐患；

电源板过孔阵列按需开窗，兼顾散热与绝缘安全，杜绝开窗过大引发的电气风险。

二、射频高频PCB：侧重信号完整性的开窗设计射频PCB对阻抗、信号屏蔽、一致性要求极高，Top Solder开窗设计直接影响高频信号传输质量，核心原则是最小化开窗干扰，保证阻抗连续。

射频走线、射频焊盘开窗严禁随意扩大，过量裸露铜箔会改变介质环境，导致阻抗偏移、信号衰减。

射频器件焊盘采用小余量开窗设计，单边扩量严格控制在0.05mm，仅预留基础工艺误差，不额外扩大开窗面积。射频走线全程盖油保护，严禁开窗裸露，避免空气介质干扰高频信号。

天线区域、射频测试点按需精准开窗，开窗轮廓规整对称，保证电气性能一致性。

此外，射频板开窗必须杜绝异形、尖角设计，防止局部电场集中，引发信号杂散、干扰，所有开窗统一圆角优化，保障高频工作状态稳定。

三、精密工控PCB：侧重可靠性与抗老化的开窗设计工控PCB长期工作在高温、潮湿、震动环境，开窗设计核心是提升阻焊稳定性、防腐蚀、防脱落，优先保障长期可靠性。

此类PCB开窗参数需偏保守，兼顾工艺稳定性与环境耐受性。常规器件开窗单边扩量0.075mm标准值，阻焊坝最小宽度提升至0.12mm，强化阻焊层结构强度，抵御高低温循环、震动冲击。

所有开窗全部圆角处理，杜绝应力集中导致的油墨开裂、脱落。严禁近距离密集开窗，预留充足绝缘防护区域，防止潮湿环境下漏电、短路。

针对工控板接口端子、接插件焊盘，开窗适度优化，保证焊接牢固度，提升接口抗插拔、抗震动能力，适配工业严苛工作环境。

四、消费类高密度PCB：侧重良率与成本的开窗设计手机、穿戴设备、小家电等消费类PCB，布局密度高、量产规模大、成本敏感，开窗设计需平衡高密度布局、量产良率与生产成本。

参数无需过度保守，适配常规量产工艺即可。通用SMD器件采用0.075mm单边扩量，标准0.1mm阻焊坝，兼顾成本与良率；

高密度布局区域，在工艺允许范围内最小阻焊坝可压缩至0.08mm，配合圆角优化、轮廓精简，节省布局空间。杜绝过度开窗、冗余优化，避免增加生产工艺成本，同时规避批量不良风险。

不同场景差异化开窗设计，是PCB工程师进阶的核心能力，脱离场景的标准化设计无法发挥产品最优性能，精准匹配场景需求才能实现可靠性、良率、成本的三维平衡。
