在PCB研发打样与批量量产中，字符字高、字宽不足是最常见、最易被忽视的DFM违规问题。多数工程师专注于线路、阻抗、安规布局优化，习惯性缩小丝印字符尺寸适配高密度布局，导致字符参数超出制程极限。最终出现字符模糊、笔画断线、字体粘连、无法扫码识别等不良，直接引发SMT贴错料、售后返修、批次退货等严重问题。不同于线路缺陷，字符尺寸问题不会触发EDA软件DRC报错，属于典型“设计合规、制程违规”的隐性坑点。本文基于行业通用制程标准，详解字符字高字宽不足的风险机理与前置DFM规避方案，从设计端彻底杜绝丝印不良。

一、字符尺寸不足的制程失效机理

PCB丝印字符依靠油墨漏印、固化成型，油墨具备一定粘稠度与流动性，存在固有成型极限。当字符字高、笔画字宽过小时，细微笔画的油墨无法均匀铺展，印刷过程中极易出现中间缺墨、两端粘连、笔画断裂等现象。常规丝印工艺下，字符笔画宽度小于0.15mm、字符整体高度低于1.0mm时，油墨张力会导致细笔画收缩变形，原本规整的字体变为模糊墨团。尤其密集布局区域，过小字符间距叠加尺寸不足问题，会造成整片丝印模糊，完全丧失标识功能。同时，细小字符固化后附着力大幅下降，回流焊高温、清洗药水浸泡后极易脱落、褪色，导致整机使用过程中标识缺失。

二、不同工艺层级字符合规尺寸标准

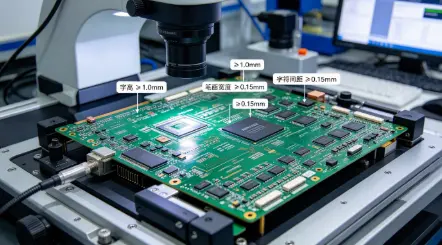

PCB字符尺寸无统一固定参数，需根据印刷工艺、板材类型、字体类型差异化匹配，严格区分常规工艺与精密工艺红线标准。传统丝网印刷常规制程：最小字符字高≥1.0mm，最小笔画字宽≥0.15mm，字符宽高比严格控制在1:5至1:6，这是工业量产通用合规底线，适配绝大多数普通双面、多层板。高密度精密PCB采用激光字符工艺，参数可适度放宽，最小字高≥0.8mm，最小笔画字宽≥0.10mm，仅适用于高精度精密板材，不可通用至常规量产。

中英文字体需差异化设计，英文、数字笔画简单，可贴合下限参数；中文字体结构复杂、笔画密集，需提升尺寸余量，字高建议≥1.2mm，笔画字宽≥0.18mm，避免偏旁笔画粘连缺失。同时禁止使用空心轮廓字体，空心结构油墨分布不均，极小尺寸下极易出现内部填充失效、字体变形问题，优先选用实心线性字体，保障丝印成型稳定性。

三、前置DFM设计优化落地细则

设计阶段需建立专属字符DFM检查机制，手动框选全板丝印字符，批量筛查字高、字宽超限点位，杜绝临界尺寸设计。高密度布局区域，优先优化器件排布、压缩无效间距，而非缩减字符尺寸妥协布局。针对BGA、QFN等密集封装区域，局部采用精密字符参数，其余区域严格遵循常规工艺标准，平衡布局密度与丝印品质。同时规范字符摆放间距，字符与焊盘、阻焊开窗、线路间距≥0.15mm，避免油墨扩散叠加尺寸不足问题，引发字符模糊、连墨缺陷。

设计输出前增加字符专项校验，区分丝印顶层、底层、字符属性，杜绝铜皮属性字体、轮廓字体，从源头规避制程成型风险。通过标准化DFM管控，可彻底解决设计端字符尺寸不足问题，实现丝印标识清晰、牢固、合规，大幅提升PCB可制造性与装配效率。
