小型化穿戴设备、精密仪器、微型模组等高密度PCB，布局空间极度受限，无法全部采用常规大尺寸字符，微小丝印字符成为刚需。此类场景下，强行套用通用字符标准会导致布局溢出，过度缩减字高字宽又会引发丝印失效，是高密度PCB设计生产的核心矛盾。常规丝印工艺无法适配微小字符成型，需采用精密激光字符工艺搭配专属设计规则，平衡高密度布局与标识清晰度。

一、高密度PCB微小字符的工艺痛点

高密度PCB器件排布紧凑，丝印字符、位号、参数标识密集重叠，常规1.0mm字高字符无法摆放，工程师被迫压缩尺寸，常出现字高0.6-0.8mm、笔画宽度0.08mm以下的超限设计。传统丝网印刷无法成型此类微小字符，极易出现笔画残缺、字体虚化、扫码不识别等问题。同时，高密度区域字符间距极小，尺寸不足叠加间距过近，会形成连片墨渍，完全失去标识作用。此外，微小字符固化后涂层过薄，SMT高温焊接后极易褪色脱落，导致成品标识缺失，影响售后检修与品质追溯。

二、精密激光字符工艺适配方案

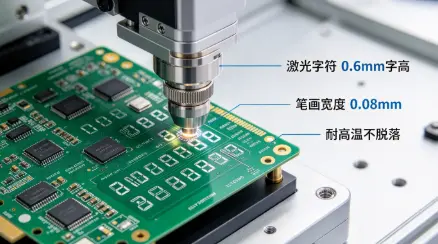

针对高密度微小字符需求，摒弃传统丝印工艺，采用激光雕刻字符工艺，突破传统尺寸极限。激光字符无油墨流动性干扰，成型精度更高、边缘更规整，可稳定实现最小字高0.6mm、最小笔画宽度0.08mm的精密字符成型，完美适配微型PCB布局需求。相较于丝印字符，激光字符附着力更强、耐高温性能更优，可耐受多次回流焊高温与药水清洗，长期使用不褪色、不脱落。

工艺适配层面，需区分板材材质，常规FR-4板材、无卤素板材可直接采用激光雕刻；特殊阻焊深色板材，需微调激光功率与雕刻速度，避免功率过高灼伤板面、功率过低字符模糊。同时优化字符排版规则，微小字符优先选用简单英文、数字，杜绝复杂中文、特殊符号，降低成型难度，保证标识清晰可辨。

三、高密度字符设计优化准则

精密高密度PCB需建立专属字符设计规范，实现布局与品质双向兼顾。极限微小字符严格控制应用范围，仅用于核心密集区域，空旷区域统一采用标准尺寸字符，提升整体可读性。笔画宽高比调整为1:4至1:5，适度加宽笔画宽度，提升字符稳定性，避免细笔画断裂。禁止字符跨器件、跨线路摆放，预留充足安全间距，杜绝雕刻偏差导致的标识残缺、短路隐患。通过工艺升级+设计优化的双重方案，彻底解决高密度PCB字符尺寸不足的痛点，实现小型化布局与高品质标识的完美兼容。
