在高速PCB设计与量产中，很多工程师都会遇到一个高频难题：严格按照线宽、介质厚度参数设计的阻抗线，实测阻抗持续超标、波动极大，频繁出现信号震荡、传输失真、 EMI干扰超标等问题，反复调试参数仍无法解决。绝大多数情况下，这类故障的核心根源并非线宽、板材参数误差，而是阻抗线缺失有效参考层。阻抗控制的核心前提是完整的叠层参考架构，脱离参考层的阻抗设计毫无意义，也是PCB阻抗加工、实测失效的首要隐形诱因。

一、PCB阻抗成型的核心底层原理

PCB特性阻抗的计算与成型，遵循经典传输线模型，单端阻抗、差分阻抗的数值，完全由线宽、铜厚、介质介电常数、介质厚度以及参考平面完整性五大核心参数决定。其中，参考层是信号回流的唯一载体，高速信号传输时，绝大部分回流电流会集中在阻抗线正下方的参考平面流动，形成稳定的电磁场闭环，以此锁定阻抗数值、抑制信号干扰。

常规合规阻抗设计中，信号层必须紧邻完整地平面或电源平面，介质层均匀覆盖，电磁场分布规整，阻抗数值稳定可控。一旦阻抗线无对应参考层，信号回流路径会无限拉长、散乱分布，电磁场失去约束，原本精准计算的阻抗参数彻底失效，出现阻抗忽高忽低、区间超差的现象，这是所有阻抗失效问题的底层逻辑。

二、无参考层阻抗线的三大致命工程危害

首先是阻抗数值完全失控。无参考层的走线，无法形成标准传输线结构，行业常规50Ω单端、100Ω差分阻抗完全无法成型，实测阻抗偏差可突破±20%，远超工程允许的±10%公差范围，导致高速接口、射频电路、差分总线无法正常通信，设备频繁断连、丢包。

其次是信号完整性彻底崩塌。回流路径散乱会引发严重的信号延时偏差、时序错乱、过冲振铃问题，高速信号跳变时无法快速形成回流闭环，信号边沿畸变严重，高频场景下误码率大幅飙升。同时，无参考层屏蔽，走线之间串扰叠加，相邻线路极易出现信号耦合干扰，影响整体电路稳定性。

最后是EMC电磁兼容超标。缺失参考地平面的屏蔽与引流作用，走线的高频辐射能量无法被约束吸收，对外电磁辐射大幅增加，同时极易接收外界干扰，导致产品无法通过EMC认证，是消费电子、工业控制、车载设备合规测试的重大阻碍。

三、快速甄别无参考层阻抗设计误区

工程中常见的隐形误区，并非完全无层结构，而是参考层失效。部分设计将阻抗线布置在两层信号层之间，无相邻地平面，看似叠层完整，实则无有效回流参考；还有工程师采用分割地平面、开槽地平面作为参考，导致参考层不连续，等同于局部无参考层，依然会引发阻抗突变。此外，远距离跨参考层走线、换层无回流过孔补位，也是变相的无参考层失效场景。

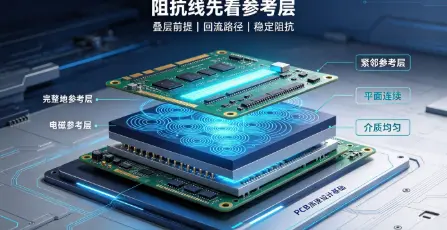

阻抗设计的第一准则，永远是先确认叠层参考有效性，再核算线宽参数。优先保证每一条阻抗走线，都有紧邻、完整、连续的地参考平面，杜绝悬空走线、跨分割走线，从源头规避阻抗失控问题。
