在电子产品制造的复杂流程里，PCBA（Printed Circuit Board Assembly）加工是极为关键的一环，它直接关乎产品的性能与质量。而在 PCBA 加工过程中，有一项技术正默默地为产品质量保驾护航，它就是 AOI 技术。今天，就让我们一同深入探究 AOI 技术如何在 PCBA 加工中发挥 “力挽狂澜” 的关键作用。

一、认识 AOI 技术

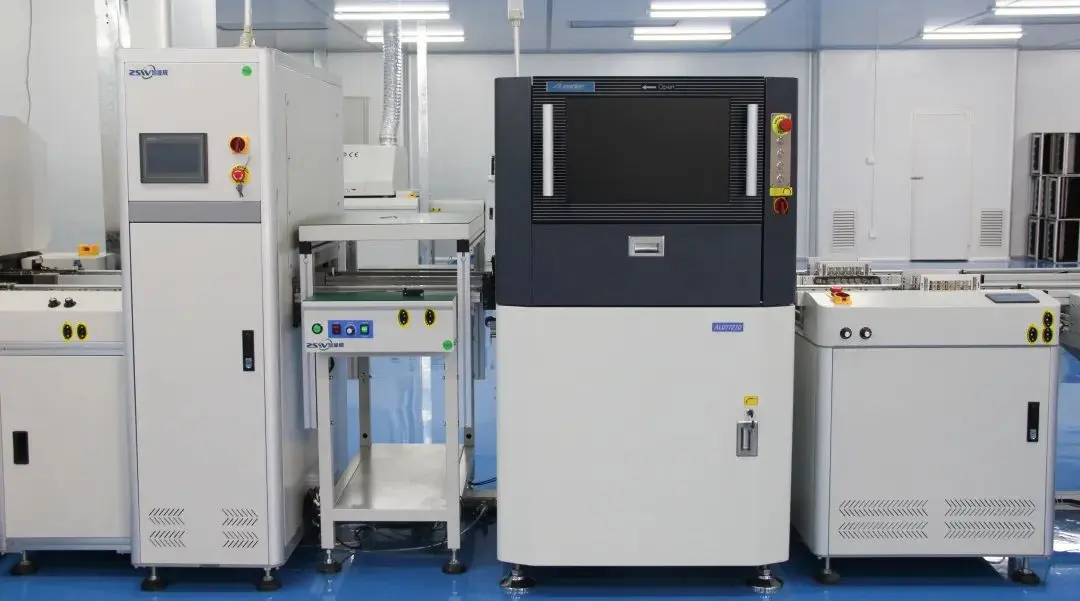

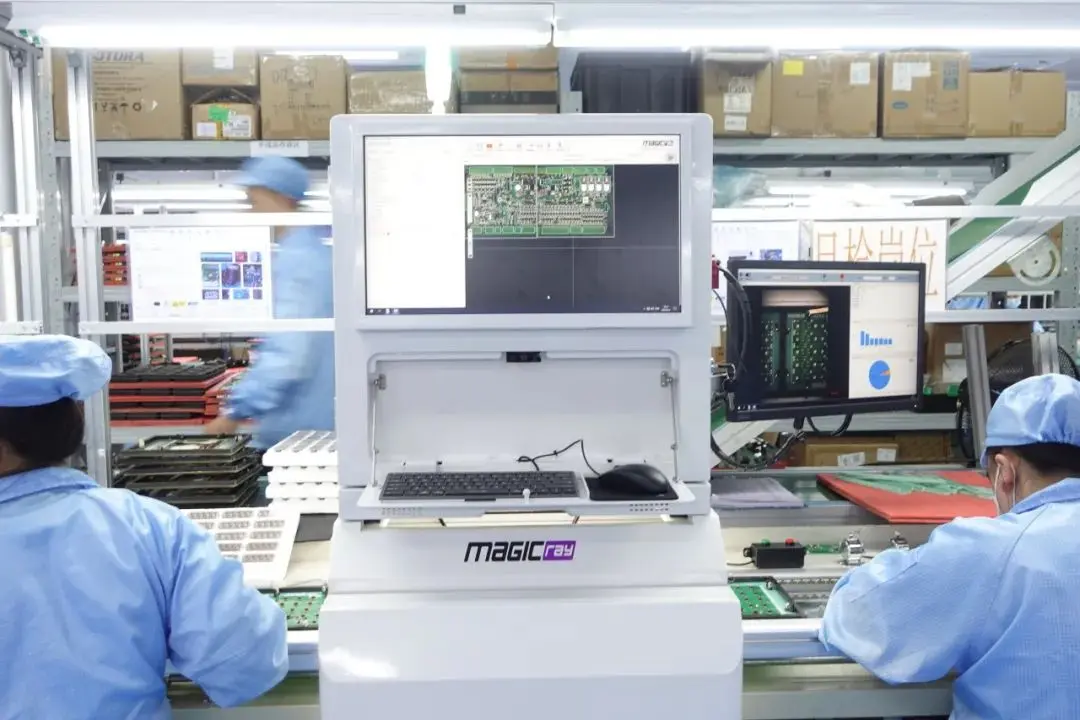

AOI，也就是 Automated Optical Inspection，自动光学检测技术。它宛如给 PCBA 加工生产线配备了一双智能且锐利的 “眼睛”。基于光学成像原理，AOI 设备能够迅速、精准地采集 PCBA 板上电子元器件以及焊接部位的图像。随后，借助先进的图像分析算法，把采集到的图像与事先设定好的标准图像进行精细比对，进而高效地检测出各类潜在缺陷。

二、AOI 技术在 PCBA 加工各环节的关键应用

（一）锡膏印刷环节：质量把控的起始点

锡膏印刷作为 PCBA 加工的开篇步骤，其质量状况对后续焊接效果起着决定性作用。在这一环节，AOI 技术尽显强大实力。它能够精准检测锡膏印刷的厚度是否均匀、位置是否精准，以及是否存在漏印、偏移等问题。比如，AOI 设备通过高分辨率摄像头，能够清晰捕捉到锡膏印刷层的细微差别。一旦发现印刷厚度偏差超出允许范围，或者锡膏图形与电路板焊盘不匹配，便会立刻发出警报。操作人员依据警报提示，及时调整印刷参数，从而避免因锡膏印刷不良引发的焊接缺陷，从源头上保障 PCBA 板的质量。

（二）贴片环节：确保元器件精准放置

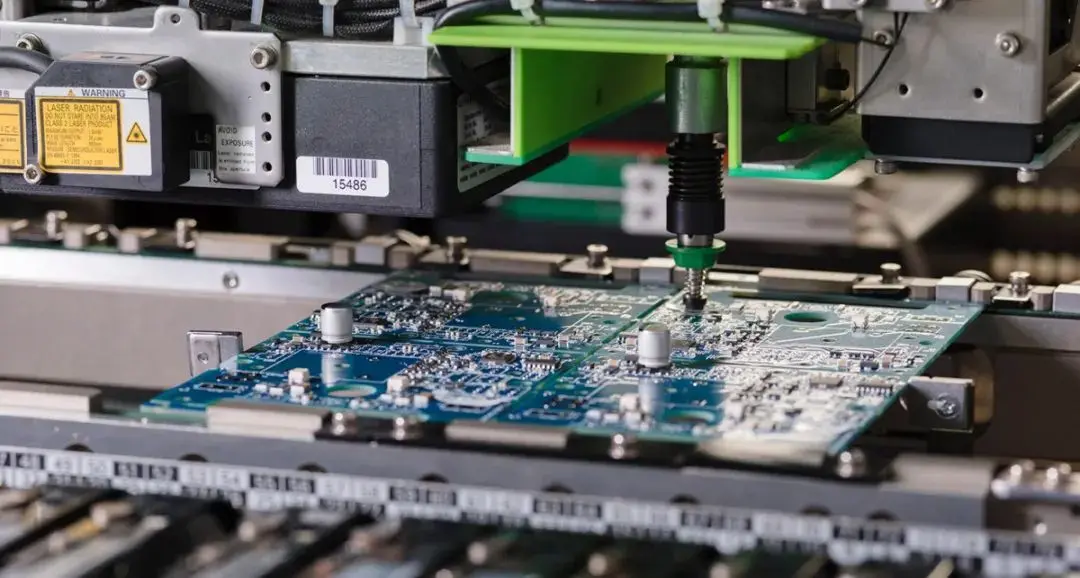

贴片工序是将各类电子元器件准确放置到电路板指定位置的关键步骤。AOI 技术在这一环节同样发挥着不可替代的作用。它能够实时监测电子元器件的贴装情况，精准识别元器件是否存在贴装位置偏移、立碑、侧立等不良现象。即便面对尺寸极小的芯片，AOI 设备凭借出色的图像采集与分析能力，也能清晰分辨出元器件引脚与焊盘之间的微小偏差。这不仅确保了每个元器件都能被精准放置，极大地提高了贴片质量，还显著提升了生产效率，降低了因贴片错误导致的返工成本。

（三）焊接环节：缺陷检测的核心阵地

焊接是 PCBA 加工的核心环节，同时也是最容易出现问题的地方。AOI 技术在焊接质量检测方面堪称 “火眼金睛”。通过巧妙运用多种光源组合，从不同角度对焊接部位进行全方位照射，AOI 设备能够获取极为清晰的焊接图像。无论是常见的虚焊、短路、焊锡不足等明显缺陷，还是较为隐蔽的冷焊、空洞等问题，都难以逃脱它的 “法眼”。而且，AOI 技术不仅能够准确判断缺陷类型，还能精确标记出缺陷所在位置，为维修人员快速定位并修复问题提供了极大便利，有效降低了产品的次品率，确保了 PCBA 板的焊接质量。

三、AOI 技术带来的显著优势

1. 高效检测：AOI 设备能够快速对 PCBA 板进行全面检测，大大缩短了检测时间，提高了生产效率。相比人工检测，其检测速度提升数倍甚至数十倍。

2. 精准可靠：凭借先进的图像分析算法，AOI 技术能够精准检测出微小的缺陷，检测准确率远高于人工检测。有效避免了因人为疏忽导致的漏检情况，确保产品质量稳定可靠。

3. 数据记录与分析：AOI 设备在检测过程中会自动记录详细的数据，包括检测结果、缺陷类型、位置等。这些数据可用于生产过程的追溯与分析，帮助企业及时发现生产环节中的潜在问题，优化生产工艺，提高产品质量。

四、总结

AOI 技术作为 PCBA 加工中的 “品质守护者”，以其高效、精准的检测能力，为电子产品的质量提供了坚实保障。随着技术的不断发展与创新，AOI 技术必将在 PCBA 加工领域发挥更为重要的作用，推动整个行业朝着更高质量、更高效率的方向迈进。
