在快速发展的电子制造领域，效率和成本效益是成功的关键驱动力。对于负责设计和生产印刷电路板（PCB）的工程师来说，每一个决策都会影响利润——从材料选择到组装流程。在这一领域，有一种技术具有颠覆性意义：PCB面板化。通过将多个独立PCB组合到一个更大的面板上，制造商可以简化生产、减少浪费并降低成本，同时不影响质量。那么，什么是面板化？它如何改变你的下一个项目？

什么是PCB面板化？

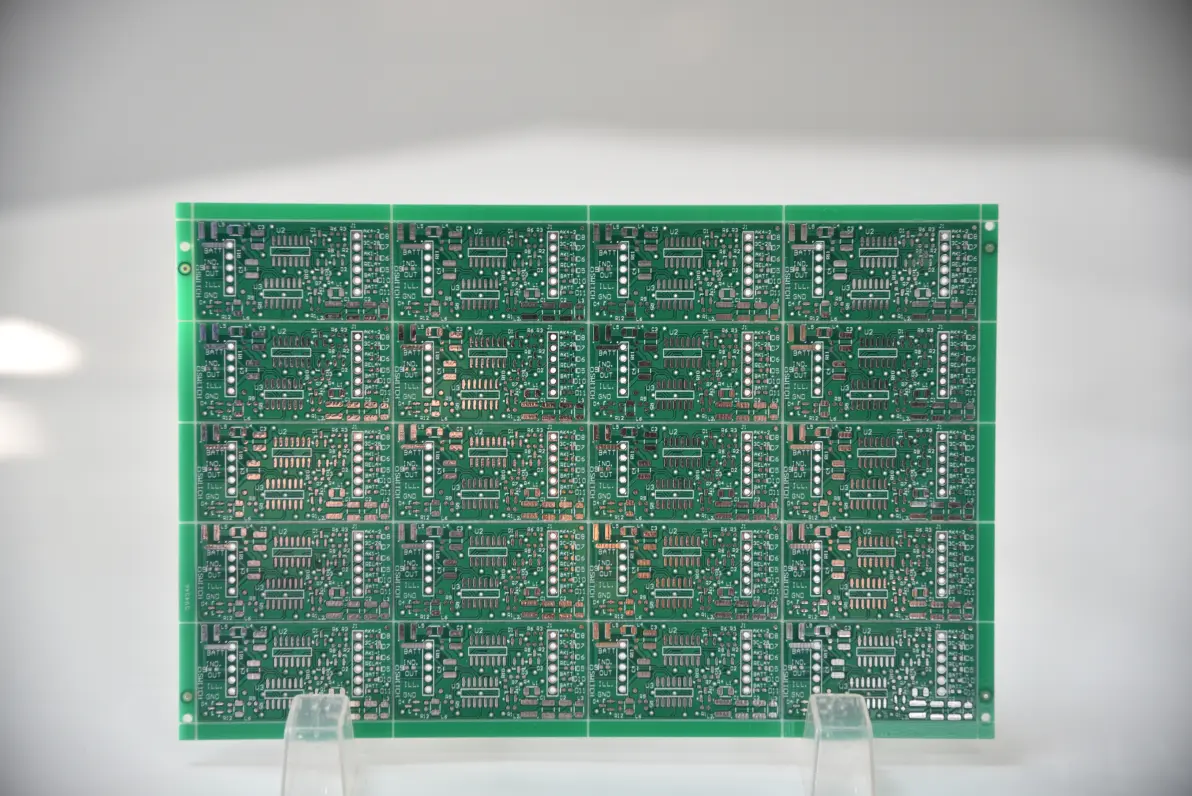

PCB面板化是指将多个独立电路板排列到一个更大的面板上以进行制造的过程。可以把它看作是一种高效批量生产PCB的方法：我们不是单独制造每块电路板，而是将它们合并成一个阵列，作为一个整体在装配线中运行。组装和测试完成后，面板会被分离或拆板，组成单独的电路板，准备使用。

这种技术对于小型或形状不规则的PCB尤其有价值，这些PCB难以单独作。例如，小于50mm x 50mm的板子可能无法安装自动化装配线的标准输送系统。面板化通过创建更大、更均匀的结构来解决这个问题，这样更容易处理。结果呢？生产更快，错误更少，材料利用优化。

为什么面板化在PCB制造中很重要

工程师们始终面临着按时且预算内交付高质量印刷电路板的压力。面板化通过提供若干关键优势，正面应对这些挑战：

1. 提高生产效率

通过同时处理多块电路板，面板化缩短了安装时间，加快了制造、组装和测试的速度。例如，挑选安装机可以在一次作中将整个面板的组件填充，而无需单独处理每块电路板。在大批量情况下，这可将组装时间缩短多达50%。

2. 成本降低

材料浪费是PCB制造中重要的成本驱动因素。面板化最大化使用标准层压板尺寸——通常为18 x 24英寸或21 x 24英寸——从而降低了废料率。在一项大规模生产的研究中，优化的面板布局使板材良率提高了20%，从而实现每块面板的显著节省。

3. 改进控与自动化

小木板在手动搬运时容易损坏或错位。面板提供结构稳定性，使其兼容模板打印机和回流烤箱等自动化设备。这最大限度地减少了人为错误，确保所有电路板的质量一致。

4. 加强质量控制

当板材以面板形式生产时，制造和组装过程中的条件是均匀的。这种一致性减少了单个工艺可能产生的阻抗不匹配或焊接缺陷等差异。例如，在面板上保持50欧姆的受控阻抗比独立板更容易。

面板化设计：关键考虑

为了充分发挥面板化的优势，工程师必须以制造为核心进行设计。以下是需要考虑的关键因素：

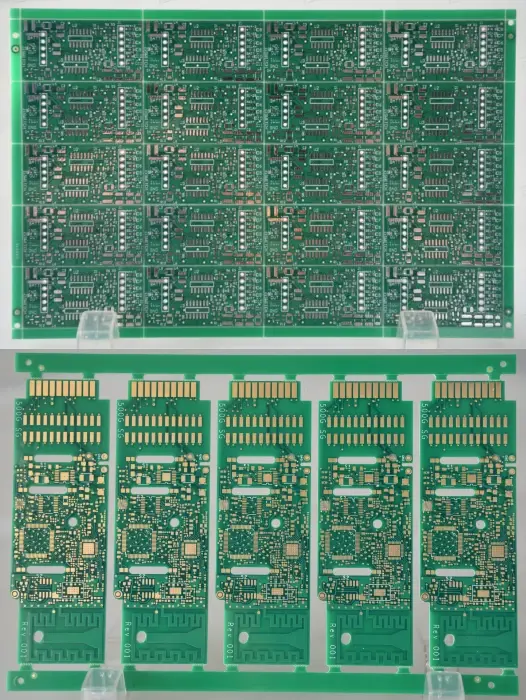

1. 棋盘布局与间距

最大化每块面板的木板数量，同时确保有足够的空间进行分隔。对于V字刻痕，板子可以边到边放置，但刻片需要至少2毫米的间隙。一个优化良好的布局可能能在18 x 24英寸的面板上容纳20块小板（例如40mm x 40mm），而规划不周时只有15块。

2. 元件布置

保持元件与板边保持至少1-2毫米的距离，以避免拆面板时损坏。对于高速设计，确保走线布线保持信号完整性——例如，50欧姆阻抗走线应避免面板边缘附近的急弯。

3. 面板强度

在面板边缘加装导轨（通常宽5-10毫米），以提供结构支撑并与输送系统兼容。对于大型面板（例如450mm x 330mm），可以加装内部导轨或额外的卡片，以防止回流焊接时弯曲。

4. 标杆与工具孔

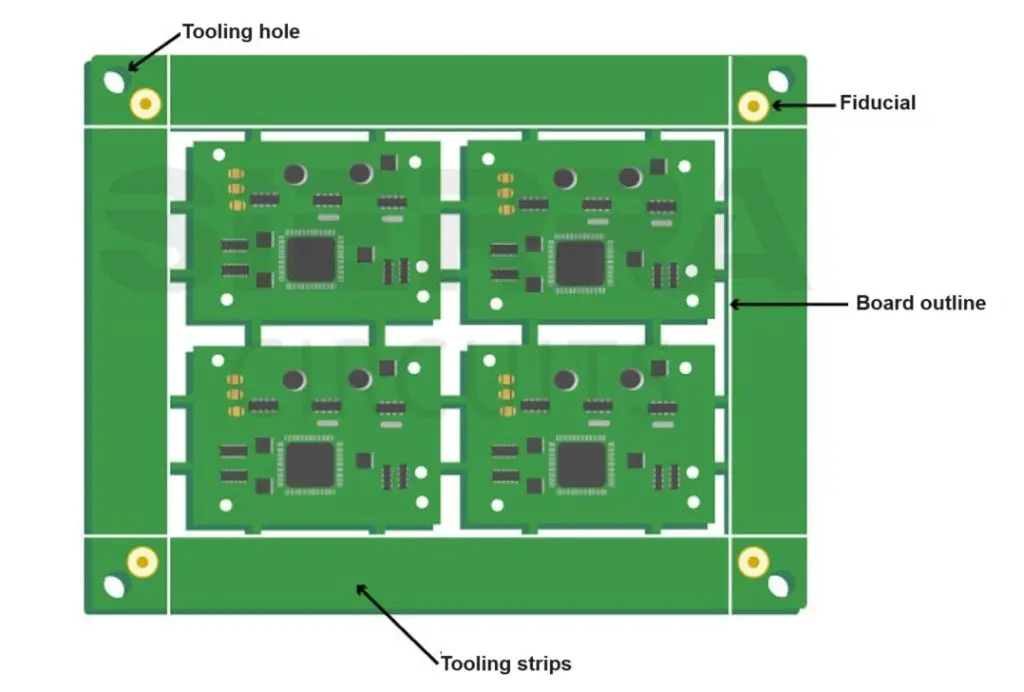

在面板的三个角落加入基点标记——小型铜靶（例如直径1毫米）——用于机器对齐。在轨道上加装模具孔（例如直径2-3毫米），以固定面板。这些功能确保放置精度在0.01毫米以内。

取消面板化：最后一步

PCB完成后，将电路板与面板分离——PCB拆面板化——是最后的难关。具体方法取决于你的面板化技术：

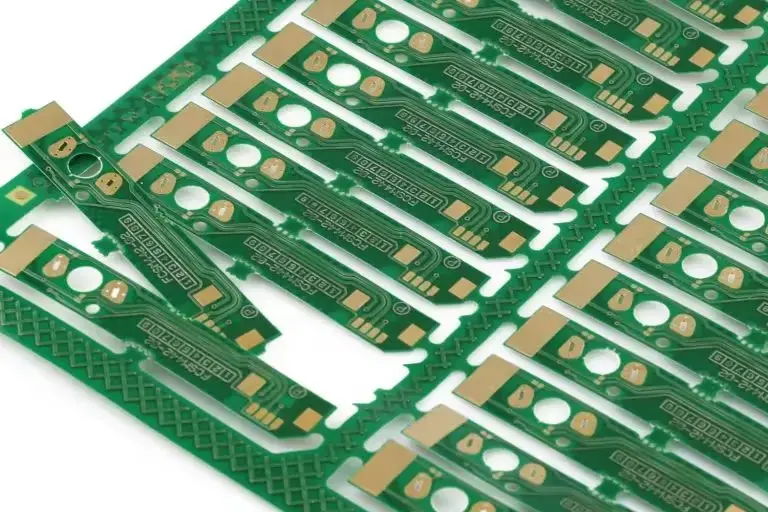

- V字刻分：用手或类似披萨刀的工具将板子掰开。快速且简单，但如果精细度要求，边缘可能需要清理。 - 卡片路由：卡片可手动断开或用路由器切割。有孔的卡片可以减轻板材的压力，保持刃口的优质。 - 铣削/锯切：对于实心卡片或复杂形状，CNC铣床或锯具能提供干净的切割，尽管速度较慢且会产生碎屑。
