在特种电路板的生产和应用中，关于精密工艺规范的疑问层出不穷。今天整理了几个高频问题，结合实际案例给出详细解答，帮助大家更好地理解和执行规范。

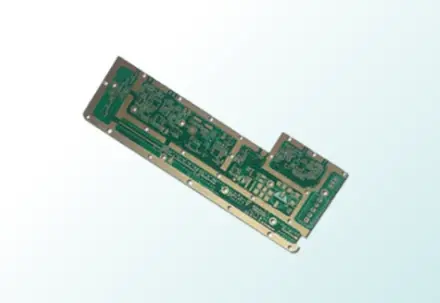

为什么特种电路板的工艺规范比普通 PCB 严格得多？

特种电路板的应用场景决定了其规范必须更严苛。普通 PCB 主要用于消费电子产品，工作环境温和，性能要求相对较低；而特种板多应用于医疗、航空航天、工业控制等领域，需承受极端温度、振动、电磁干扰等考验，且一旦失效可能引发严重后果。例如，医疗监护仪的特种板若绝缘电阻不达标，可能导致测量数据偏差，影响病情判断；航空电子用板若焊接可靠性不足，可能危及飞行安全。

从技术层面看，特种电路板的高密度、高频、高功率特性，要求工艺规范更加精准。以高频通信板为例，线宽偏差超过 10% 就会导致阻抗失配，信号传输损耗增加 30% 以上；高密度 HDI 板的孔位偏差若超过 25μm，会直接导致过孔连接失效。这些特性使得特种板的工艺规范必须在尺寸公差、材料选择、性能测试等方面建立更高标准。

规范的严格性还体现在可靠性要求上。普通 PCB 的使用寿命通常为 5-8 年，而特种板需达到 10-20 年，且年均故障率（MTBF）需≥5 万小时。这就要求工艺规范覆盖从原材料入库到成品出厂的全流程，每一个环节都要符合 IPC-6012、EN 61326 等国际标准。

不同应用领域的特种板，工艺规范有哪些核心差异？

医疗设备领域的特种板规范重点是生物相容性和低电磁干扰。基材需满足 YY 0505 标准，无铅、无卤素，且吸水率≤0.2%；EMC 测试中辐射发射需≤50dBμV/m，避免对其他医疗设备造成干扰。某医疗监护仪 PCB 因未满足湿热测试规范（40℃/93% RH，1000h 后绝缘电阻≥10MΩ），导致产品无法通过认证。

规范核心是耐高温和抗振动。基材需选用 Tg 值≥200℃的特种材料，能承受 - 65℃~150℃的宽温范围；焊接工艺需采用无铅焊料，焊点经 1000 次高低温循环后无开裂；抗振动测试需达到 10-2000Hz、加速度 20g 的标准，确保高空环境下的可靠性。

工业控制领域的规范侧重耐环境腐蚀和长期稳定性。板件需通过 48 小时盐雾测试，表面处理优先选择 ENIG 工艺，增强耐腐蚀性；电源层铜箔厚度需≥2oz，确保大电流承载能力；尺寸公差控制在 ±0.015mm，适配精密仪器安装需求。

执行精密工艺规范时，如何平衡成本与质量？

很多中小企业认为 “规范执行成本太高”，其实通过合理的工艺优化可以实现成本与质量的平衡。首先，无需盲目追求最高标准，应根据应用场景选择合适的规范等级，例如普通工业控制板无需采用航空级基材，满足 Tg≥170℃即可。其次，优化生产流程，将相似规范要求的产品集中生产，减少设备调试次数，降低损耗。

供应链管理是控制成本的关键。选择能稳定提供符合规范原材料的供应商，避免因材料批次差异导致返工；与 PCB 厂建立长期合作，共同优化工艺参数，提高良率。某电子企业通过与供应商协同，将特种板的报废率从 8% 降至 1.5%，反而降低了综合成本。

规范执行的重点是 “抓核心、控关键”。无需对所有参数都采用最严格标准，只需聚焦影响性能的核心指标，如线宽公差、阻抗控制、焊点可靠性等。同时，建立简易有效的检测体系，用二次元影像仪检测尺寸、用万用表测试导通性，无需盲目采购高端检测设备。

特种电路板工艺规范的未来发展趋势是什么？

随着电子设备向小型化、高频化、高功率化发展，工艺规范将呈现 “更精准、更全面、更智能” 的趋势。尺寸公差方面，未来高密度特种板的线宽 / 线距将降至 2mil 以下，孔位偏差控制在 10μm 以内；性能规范方面，将新增更多针对 5G、AI 应用的高频特性要求，如相位稳定性、插入损耗等指标。

环保要求的提升将推动规范升级，无铅、无卤素、低 VOCs 将成为基本要求，部分领域可能会引入碳足迹考核。智能化生产技术的应用，将使规范执行更加精准，通过 AI 视觉检测、大数据分析等手段，实现工艺参数的实时优化和质量追溯。
