作为PCB工程师，每天要处理大量设计文件，打样前的 DFM 自查是最耗时的环节 —— 手动检查线宽、间距、焊盘、过孔等几十项参数，不仅容易漏检，还得频繁查工艺手册，效率极低。直到遇到捷配 DFM 工具，我才发现：原来 DFM 自查可以这么简单、高效，而且完全免费！

一、功能强大：200 + 检查点，无死角覆盖

捷配 DFM 工具的检查功能堪称 “全面”，从基础的板型尺寸、线宽间距，到复杂的阻抗控制、叠层结构，再到细节的丝印字符、工艺标注，200 多项检查点几乎覆盖了 PCB 打样的所有关键环节。

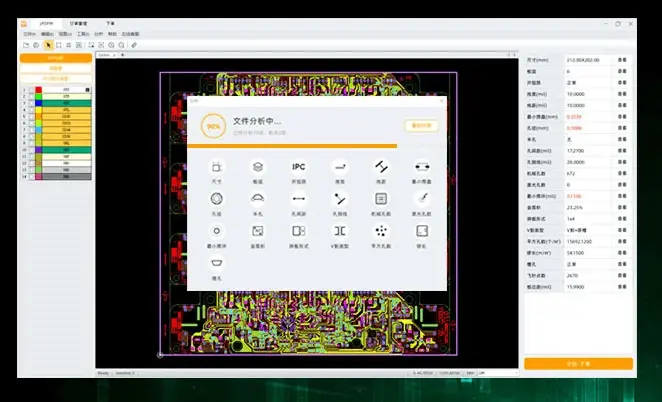

我最喜欢它的 “智能定位” 功能，导入文件后（支持 Gerber、Altium、PADS 等多种格式），点击 “一键分析”，10 分钟内就能完成全项检查，生成详细报告。报告中会用不同颜色标记问题等级：红色（高危）、黄色（警告）、绿色（合格），还会标注具体的问题位置和风险说明。比如发现 “过孔焊环不足 0.05mm”，会直接定位到该过孔在文件中的坐标，点击就能跳转查看，不用手动查找。

对于多层板，工具的表现更是出色。它能自动解析叠层结构，检查层序、层间距、铜厚是否符合要求，还能模拟层偏风险，给出过孔优化建议。之前设计 10 层板时，工具发现层间距设置过小（0.1mm），提示 “建议调整为 0.15mm，避免生产时分层”，修改后打样一次通过。

二、操作简单：小白也能轻松上手

很多 DFM 工具功能强大但操作复杂，需要专业培训才能用明白，而捷配 DFM 工具完全不用 —— 界面设计简洁直观，核心功能一键可达，新手工程师 5 分钟就能掌握基本操作。

我刚用的时候，只用了 3 步就完成了第一次自查：1. 注册登录（支持手机号快速注册）；2. 上传设计文件（直接拖拽即可）；3. 点击 “一键分析”，等待生成报告。整个过程没有复杂的参数设置，工具会默认匹配捷配的标准工艺参数，也可以根据需求自定义（比如选择板材类型、表面处理方式、最小线宽等）。

报告生成后，优化建议特别直白，没有专业术语堆砌。比如 “线宽 2mil 小于工艺极限 3mil”，会直接给出 “建议调整线宽至 3mil” 的明确指令，不用自己换算单位或查工艺手册。对于复杂问题，还会附带示意图，比如差分线长度不匹配时，会显示正确的布线方式，小白也能轻松修改。

三、高效实用：省钱、省时、省心

捷配 DFM 工具的实用性，体现在工作的方方面面，不仅能提高打样成功率，还能大幅节省成本和时间。

首先是省钱：之前没做 DFM 自查，打样返工率高达 25%，每次返工都要额外支付打样费，还可能赔偿客户损失。用捷配 DFM 工具后，返工率降至 0.5%，一年下来节省的打样费就超过 2 万元。而且工具完全免费，没有任何隐藏收费，对个人工程师和初创公司特别友好。

其次是省时：手动自查一块复杂 PCB 至少需要 1 小时，而捷配 DFM 工具只需 10 分钟，效率提升 6 倍。工具还能一键生成生产所需的 Gerber、BOM、坐标文件，省去了手动整理文件的时间。自查通过后，直接点击 “一键下单”，就能完成打样预约，不用再单独联系厂家沟通，整个流程无缝衔接。

最后是省心：工具生成的自查报告可以直接导出（支持 PDF、Excel 格式），方便存档和与客户沟通。批量打样时，还能通过 MES 系统追溯每批次的 DFM 数据，符合 IPC-1782 数据管理标准，质量可控、可追溯。遇到问题时，还能联系捷配的技术支持团队，专业工程师会提供一对一的优化指导，完全不用自己瞎琢磨。

作为一名 PCB 工程师，用过不少 DFM 工具，捷配 DFM 工具是我见过最 “懂工程师” 的一款 —— 功能强大不复杂，免费实用不套路，真正解决了工作中的痛点。现在我身边的同事和客户，都被我安利了这款工具，用过的都说 “再也回不去了”。

如果你还在为 DFM 自查发愁，或者经常遭遇打样返工，强烈建议试试捷配 DFM 工具。花 10 分钟做一次自查，就能换来打样一次通过的安心，这样的 “神器”，真的值得每个 PCB 工程师拥有。
