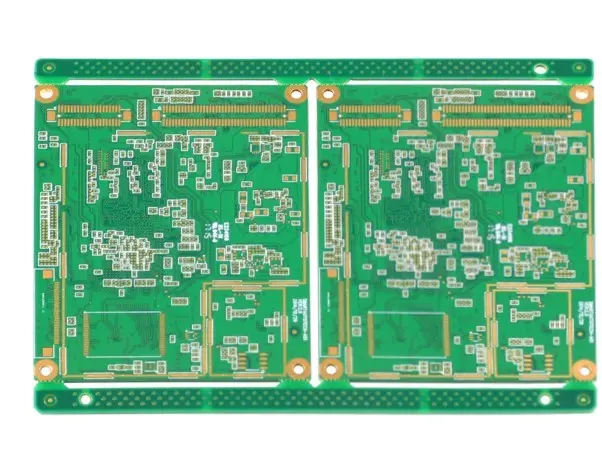

多数人认为 “铜越厚越可靠、镀金比喷锡好”，但5G 高 TG 阻抗 PCB 铜厚与工艺选型，核心是 “高频趋肤匹配 + 阻抗稳定 + 焊接适配”，过度选型只会浪费成本。75% 的成本浪费源于盲目加厚铜、升级工艺，而非必要性能需求；1oz 铜合理设计可满足 5G 射频信号传输，关键在阻抗匹配与表面工艺适配，而非厚度。

拆解

1. 铜厚与高频趋肤不匹配，信号损耗激增：5G 3.5GHz 信号趋肤深度仅 2μm，用 2oz 铜（70μm），大部分铜箔无信号传输，反而因趋肤效应增加损耗；射频层用 2oz 铜，成本增加 18%，信号损耗上升 15%，得不偿失。

2. 表面工艺选错，射频焊接与高频性能双差：BGA / 射频焊盘用喷锡工艺，锡层厚度不均（5-15μm）、易氧化，高频焊点接触电阻大，信号损耗增加；镀金工艺成本高（比喷锡高 15%），且金层过厚会导致高频信号反射，时序紊乱。

3. 铜箔附着力不足，高温高频下脱落：选用杂牌高 TG 板材，铜箔附着力≤0.8N/mm，高温（85℃）+ 高频电流热胀冷缩，铜箔起泡、脱落，射频线路断裂；采购只看铜厚，忽略附着力与高频适配指标。

4. 无分区设计，成本与高频性能失衡：整板统一铜厚与工艺，射频信号区、电源区、普通区域无差异；要么射频区铜厚不足、信号损耗大，要么电源区过度加厚、成本浪费。

解决方案

1. 分区铜厚设计，适配高频趋肤与电流：- 射频 / 高速信号层（3.5GHz/5GHz）：1oz 铜（35μm），线宽按阻抗精准计算，趋肤损耗最小；

• 电源层（芯片供电，3-5A）：1.5oz 铜（50μm），平衡载流能力与成本；

• 普通信号 / 地层：1oz 铜，常规设计，降低成本。

1. 分区表面工艺，射频适配 + 降本：- BGA / 射频焊盘（高频核心区）：沉金工艺（金厚 0.05μm），焊点平整、抗氧化、接触电阻小，虚焊率≤1%；

• 电源接口 / 大电流焊点：喷锡工艺（锡厚 5-10μm），散热好、成本低；

• 普通区域：裸铜 + 高 TG 防焊，性价比最高。

1. 严控铜箔附着力，高温高频稳定：选用生益 / 建滔高 TG 板材，铜箔附着力≥1.2N/mm；高温（85℃）老化 4 小时 + 高频电流测试，无起泡、脱落，保障长期可靠性。

2. 前置 DFM + 阻抗预检，优化布局降成本：下单前提交 Gerber 文件，做免费人工 DFM 预检 + 阻抗仿真，核查铜厚与高频趋肤匹配、工艺分区合理性；优化线宽与布局，减少铜材浪费，降低单片成本 6%-12%。

提醒

1. 分区设计会小幅增加工艺复杂度，但可平衡高频性能与成本，综合性价比最高。

2. 射频核心区必须用沉金工艺，避免喷锡导致的接触电阻大、信号损耗问题。

3. 铜厚设计需结合高频趋肤深度，过度加厚会增加成本与板厚，影响装配与高频性能。
