LED PCB板的设计是一项系统性极强的工程，从最初的构思到最终的产品落地，每一个环节都直接影响着最终产品的性能、可靠性和生产成本。特别是在设计准备阶段，工程师需要完成大量的前期调研、方案论证、参数确定和资源整合工作。如果准备阶段的工作不够扎实，后续的PCB Layout、打样和量产都可能遇到严重问题。以下将从多个维度详细剖析LED PCB板设计准备阶段的关键步骤，帮助工程师全面掌握设计前期的核心要点。

一、明确LED PCB板的应用场景与功能定位

设计准备阶段的第一步，也是最为根本的一步，就是要明确这块LED PCB板到底用在什么地方、要实现什么功能。LED的应用场景极其广泛，包括但不限于LED照明灯具、LED显示屏、LED背光源、LED指示灯、LED车灯、LED植物生长灯、LED舞台灯光等等。不同的应用场景对PCB板的要求天差地别。例如，LED照明灯具的PCB板需要承受较高的工作温度，散热设计是重中之重，通常需要使用铝基板或高导热系数的PCB材料；而LED显示屏的PCB板则对信号传输的一致性和高速信号的完整性有极高的要求，可能需要使用多层板甚至HDI板。LED背光源的PCB板则要求板面平整度高、线路精细，通常使用FPC柔性板。因此，在设计准备阶段，工程师必须与产品经理、客户进行充分沟通，拿到完整的产品需求文档，明确产品的工作电压、工作电流、发光颜色、亮度要求、色温要求、使用寿命、防护等级等核心参数。只有把这些基础信息吃透了，后续的所有设计决策才有依据。

二、LED芯片的选型与参数确认

LED芯片是整个LED PCB板的核心光源，芯片的选型直接决定了PCB板的电气设计方案和热设计方案。在设计准备阶段，工程师需要根据产品需求确定LED芯片的类型，是采用SMD贴片LED还是COB集成光源，是使用单颗大功率LED还是多颗小功率LED的阵列。如果是SMD贴片LED，需要确认封装形式，常见的有2835、3528、5050、5730、3030等，不同封装的尺寸、功率、光通量和散热特性各不相同。如果是COB光源，则需要确认COB模组的尺寸、电压电流参数和光效要求。同时，还需要确认LED芯片的正向电压（Vf）、正向电流（If）、光通量（lm）、色温（K）、显色指数（CRI）等关键参数。这些参数将直接影响PCB板上的走线宽度、过孔数量、铜皮厚度以及散热结构的设计。例如，大功率LED的工作电流可能达到350mA甚至700mA以上，这就要求PCB板上的铜皮必须足够厚，走线必须足够宽，以降低线路电阻和发热量。

三、PCB板材的选择与确认

PCB板材的选择是LED PCB板设计准备阶段的重要环节。由于LED在工作时会产生大量热量，如果热量不能及时散发出去，将导致LED芯片结温升高，光衰加剧，甚至烧毁。因此，LED PCB板对板材的导热性能有特殊要求。常用的LED PCB板材主要有以下几种。第一种是FR-4板材，这是最常见的通用PCB板材，成本低、加工方便，但导热系数较低，一般只适用于小功率LED的应用。第二种是铝基板（MCPCB），铝基板的金属基层通常采用铝合金，导热系数可达1.0W/m·K到3.0W/m·K，是中大功率LED照明应用的首选板材。第三种是铜基板，铜基板的导热系数更高，可达3.0W/m·K到8.0W/m·K，适用于超高功率LED的应用，但成本也更高。第四种是陶瓷基板，陶瓷基板具有极高的导热系数和优异的绝缘性能，适用于高端LED应用，但价格昂贵。在设计准备阶段，工程师需要根据LED的功率等级、散热要求和成本预算，综合选择最合适的PCB板材。同时还需要确认板材的厚度（常见的有1.0mm、1.5mm、1.6mm、2.0mm等）、铜箔厚度（1oz、2oz、3oz等）、阻焊颜色（白色阻焊有利于提高LED的光反射效率）等参数。

四、电路原理图的设计与评审

在完成LED芯片选型和板材确认后，就需要开始设计电路原理图。LED PCB板的电路设计相对简单，但也有一些需要特别注意的地方。首先是驱动方式的选择，LED的驱动方式主要有恒流驱动和恒压驱动两种。恒流驱动是LED照明最常用的驱动方式，它能够保证LED在不同温度和老化条件下都能获得稳定的工作电流，从而保持亮度的一致性。恒压驱动则多用于LED灯带等对亮度一致性要求不高的场合。其次是LED的连接方式，串联还是并联需要根据电源电压和LED的正向电压来计算。例如，如果电源电压是24V，LED的正向电压是3.2V，那么大约可以串联7颗LED（7×3.2V=22.4V），剩余的电压由限流电阻或恒流驱动器来处理。在设计准备阶段，电路原理图完成后，必须经过严格的评审，检查电路是否存在短路、开路、元器件参数是否匹配、保护电路是否完善等问题。评审通过后才能进入下一阶段的PCB Layout设计。

五、热设计方案的制定

对于LED PCB板来说，热设计是整个设计准备阶段中最为关键的环节之一。LED的发光效率与结温密切相关，结温每升高10℃，LED的光通量就会下降约3%到5%，寿命也会大幅缩短。因此，在设计准备阶段就必须制定完善的热设计方案。热设计方案主要包括以下几个方面。第一是PCB板本身的散热设计，包括增大铜皮面积、增加过孔数量（过孔可以将热量从顶层传导到底层或金属基层）、使用厚铜箔、优化走线布局以减少热点集中等。第二是外部散热结构的设计，包括加装散热片、散热鳍片、风扇等。对于大功率LED照明产品，通常需要进行热仿真分析，使用Flotherm、Icepak等热仿真软件，模拟LED在实际工作条件下的温度分布，验证散热方案是否满足要求。第三是热管理材料的选择，包括导热硅脂、导热垫片、相变材料等，这些材料用于填充LED芯片与PCB板之间、PCB板与散热片之间的空隙，降低接触热阻。在设计准备阶段，热设计方案需要与结构工程师紧密配合，确保散热方案与产品的整体结构相匹配。

六、PCB Layout的设计规范与约束设定

虽然PCB Layout的具体绘制是在设计准备阶段之后进行的，但在准备阶段就需要提前制定好Layout的设计规范和约束条件。这些规范包括最小线宽、最小线距、最小过孔尺寸、安全间距（特别是高压区域与低压区域之间的爬电距离和电气间隙）、铜皮与板边的距离等。对于LED PCB板来说，有几个特别需要注意的Layout规范。第一是大电流走线的处理，LED的供电线路通常需要较大的电流，走线宽度需要根据电流大小和允许温升来计算，一般可以使用IPC-2221标准中的公式来计算，或者直接使用在线PCB走线宽度计算器。第二是散热焊盘的设计，LED的焊盘需要足够大，以保证焊接质量和散热效果，同时焊盘上需要打多个散热过孔。第三是PCB板上的元件布局要合理，发热元件之间要保持足够的间距，避免热量相互叠加。第四是如果PCB板上有多颗LED，需要保证它们之间的间距均匀，以获得均匀的光照效果。

七、DFM可制造性设计分析

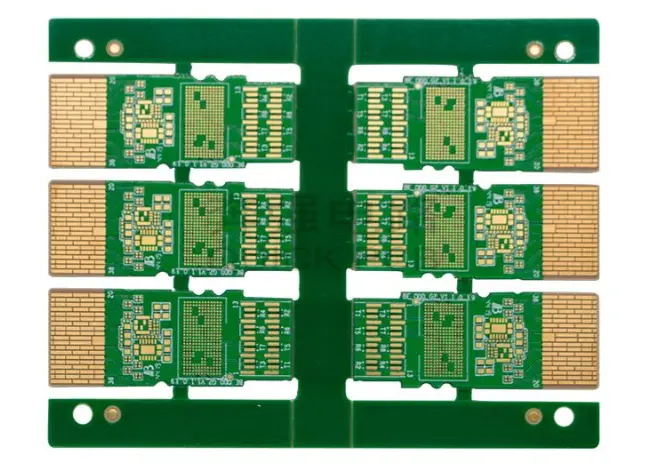

DFM（Design for Manufacturability）即可制造性设计，是在设计准备阶段必须进行的一项重要工作。DFM分析的目的是确保设计出来的PCB板能够顺利地被工厂制造出来，不会因为设计问题导致良率下降或生产成本增加。对于LED PCB板来说，DFM分析需要关注以下几个方面。第一是板材的可加工性，例如铝基板的钻孔难度比FR-4大得多，需要使用特殊的钻头和钻削参数，过孔的环宽和环距也需要满足铝基板的加工要求。第二是焊盘设计的合理性，SMD LED的焊盘尺寸需要与LED封装的实际尺寸相匹配，过大或过小都会影响焊接质量。第三是拼板方式的确定，为了提高生产效率，通常需要将多块小PCB板拼在一张大板上生产，拼板方式需要考虑V-CUT线或邮票孔的位置，以及拼板后的板子在回流焊时的变形问题。第四是表面处理工艺的选择，常见的有HASL（热风整平）、ENIG（化学镍金）、OSP（有机保护膜）等，不同的表面处理对焊接性能和成本有不同的影响，需要根据产品要求来选择。

八、电磁兼容性EMC的前期考量

虽然EMC问题通常在设计后期才会详细分析和解决，但在设计准备阶段就应该对EMC问题有所考量。LED PCB板上如果使用了开关电源驱动，开关电源本身就是一个强干扰源，其开关频率的谐波会通过辐射和传导的方式干扰周围的电路。因此，在设计准备阶段就需要规划好电源区域和信号区域的隔离方案，确定滤波电路的位置和参数，规划好PCB板的接地方式（单点接地还是多点接地）。如果LED PCB板用于汽车电子或工业控制等对EMC要求严格的场合，还需要提前了解相关的EMC标准（如CISPR 25、GB/T 18655等），在设计中预留足够的EMC整改空间。

九、元器件清单BOM的初步整理

在设计准备阶段，还需要初步整理出LED PCB板上所有元器件的清单，也就是BOM（Bill of Materials）。BOM中需要包含每个元器件的位号、型号、封装、数量、供应商信息、单价等。对于LED PCB板来说，BOM中的关键元器件包括LED芯片、驱动IC、电阻、电容、电感、连接器、保险丝、TVS保护管等。在整理BOM时，需要注意元器件的可采购性，尽量选择市场上容易买到的通用料，避免使用冷门料或停产料。同时需要关注元器件的交期和最小起订量，特别是对于一些特殊的LED芯片或驱动IC，可能需要提前与供应商确认交期。

十、设计文件的版本管理与协同机制

LED PCB板的设计往往不是一个人能独立完成的，通常需要硬件工程师、Layout工程师、结构工程师、热设计工程师等多个角色协同工作。因此，在设计准备阶段就需要建立好设计文件的版本管理机制和团队协同机制。所有的设计文件（原理图、PCB文件、BOM表、热仿真报告等）都需要统一存放在版本管理系统中，每次修改都需要有明确的版本号和修改记录。团队成员之间需要建立有效的沟通机制，定期召开设计评审会议，确保各专业之间的设计能够无缝衔接。

综上所述，LED PCB板的设计准备阶段是一个涉及多个专业领域的系统性工作，从应用场景分析、LED芯片选型、板材选择、电路设计、热设计、DFM分析、EMC考量到BOM整理和团队协同，每一个步骤都不可或缺。只有把准备阶段的工作做到位，才能确保后续的PCB Layout、打样和量产顺利进行，最终交付高质量的LED PCB产品。
