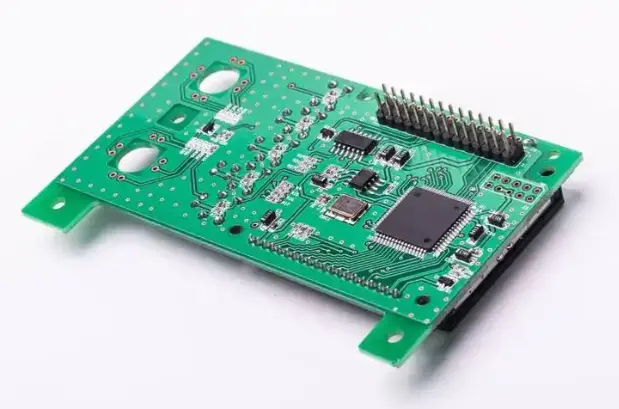

强振动环境对于印刷电路板（PCB）的物理结构完整性和电气性能具有深远的影响，特别是在涉及到高密度互连（HDI）技术的应用场景中，最小孔径的稳定性直接关系到整块电路板的可靠性和使用寿命。随着电子产品向小型化、轻薄化和高性能方向不断发展，PCB板上的过孔（Via）孔径已经从传统的0.3mm甚至更小的0.1mm级别不断缩小，这使得最小孔径在强振动条件下的表现成为了工程师必须高度关注的核心问题。本文将从多个维度深入剖析强振动对PCB板最小孔径稳定性的具体影响机制、失效模式以及应对策略。

强振动对PCB板最小孔径的影响首先体现在机械应力导致的铜层撕裂和孔壁断裂上。当PCB板处于持续的强振动环境中时，振动能量会以机械波的形式在板材内部传播。由于PCB板是由玻璃纤维布、树脂和铜箔等多种材料层压而成的复合结构，不同材料之间的热膨胀系数（CTE）存在显著差异，这种差异在振动作用下会被进一步放大。铜箔的热膨胀系数约为17ppm/℃，而环氧树脂基板的热膨胀系数在Z轴方向可高达50-70ppm/℃，在X-Y平面方向也有14-18ppm/℃。当振动频率与板材的固有频率接近时，会产生共振效应，此时孔壁铜层所承受的交变剪切应力将达到最大值。对于最小孔径而言，由于其铜环宽度极窄，通常只有25-50微米甚至更小，铜环所能承受的应力极限远低于大孔径过孔。在长期强振动作用下，最小孔径周围的铜环会逐渐产生微裂纹，这些微裂纹会随着振动循环次数的增加而不断扩展，最终导致孔壁铜层完全断裂。一旦铜层断裂，过孔的电气连接就会失效，这在高频信号传输和电源完整性方面会造成灾难性的后果。

强振动还会导致PCB板最小孔径发生孔壁脱落和层间分离的问题。PCB板的过孔本质上是一个贯穿多层板的微型通道，其孔壁与各层铜箔之间的结合力主要依赖于化学镀铜层和层压过程中树脂的流动填充。在强振动环境下，特别是当振动方向垂直于板面时，过孔内部会产生类似活塞效应的气压变化，这种反复的气压冲击会对孔壁铜层产生剥离力。同时，振动产生的惯性力会使得不同层之间产生相对位移，这种层间剪切力对于最小孔径的影响尤为严重。因为小孔径的镀铜层总面积较小，与基材的结合面积也相应较小，其抗剥离能力天然弱于大孔径过孔。当振动强度超过一定阈值后，最小孔径的孔壁会开始出现铜层起皮、脱落的现象，严重时甚至会出现整段孔壁与基材分离的情况。这种失效模式在航空航天、军工装备和汽车电子等高振动应用领域中尤为常见，一旦发生往往是不可逆的永久性损伤。

从电迁移和疲劳断裂的角度来看，强振动对最小孔径的电气性能影响同样不可忽视。当振动导致孔壁铜层出现微裂纹后，电流在通过这些裂纹区域时会产生电流拥挤效应，即电流密度在裂纹尖端急剧升高。根据Black方程，电迁移速率与电流密度呈指数关系，这意味着裂纹尖端的铜原子会以远高于正常区域的速度发生迁移。在强振动和大电流的双重作用下，最小孔径的失效速度会显著加快。实验数据表明，在振动加速度达到10g以上的环境中，0.15mm孔径的过孔在经过10万次振动循环后，其电阻值可能增加30%-50%，而0.3mm孔径的过孔电阻增加幅度通常不超过10%。这种电阻增加在高速数字电路中会导致信号衰减增大、时序偏差加大，在电源过孔中则会导致局部压降增大、发热加剧，形成恶性循环。

强振动对PCB板最小孔径的热管理能力也会产生负面影响。PCB板在工作过程中会产生热量，这些热量需要通过铜箔和过孔传导到外部散热结构。最小孔径由于铜环面积小，其散热能力本就有限。在强振动环境下，如果孔壁铜层已经出现微裂纹或部分脱落，剩余铜层的导热截面会进一步减小，导致过孔的热阻显著增大。根据傅里叶热传导定律，热阻与导热截面积成反比，当孔径从0.3mm缩小到0.1mm时，如果铜环宽度按比例缩小，其热阻可能增大3-5倍。在振动导致铜层损伤后，这个倍数还会更高。这对于大功率器件的散热是极为不利的，局部过热会加速铜层的电迁移和氧化，进一步恶化孔径的稳定性。

针对最小孔径在强振动下的可靠性问题，PCB设计阶段需要采取一系列特殊的设计规则来增强其稳定性。首先是增加最小孔径的铜环宽度，虽然这会占用更多的布线空间，但对于高可靠性要求的应用来说是必要的代价。一般建议最小孔径的铜环宽度不低于孔径的50%，即0.1mm孔径的铜环宽度至少为0.05mm。其次是采用塞孔或盖孔工艺，通过树脂填充或铜帽覆盖的方式消除过孔内部的空腔，这样可以有效消除活塞效应，同时也能增强孔壁与外层铜箔的结合力。再次是在最小孔径周围增加接地过孔或冗余过孔，分散电流密度，降低单个过孔的电应力。此外，采用背钻（Back Drilling）技术去除多余的过孔桩（Stub），可以减少信号反射，同时也能在一定程度上增强过孔结构的机械强度。

在材料选择方面，使用高Tg（玻璃化转变温度）的基材可以有效提高PCB板在振动环境下的尺寸稳定性。普通FR-4基材的Tg约为130-140℃，而高Tg基材可达170-180℃甚至更高。更高的Tg意味着基材在高温下仍能保持较高的刚度和强度，从而更好地抵抗振动引起的变形。同时，选用低CTE的填充材料，如使用陶瓷填充的改性环氧树脂，可以减小铜箔与基材之间的CTE失配，从根本上降低振动应力。在铜箔方面，使用延展性更好的电解铜箔或压延铜箔，可以提高铜环在振动下的抗疲劳能力，延缓微裂纹的产生和扩展。

在制造工艺方面，电镀参数的优化对最小孔径的稳定性至关重要。通过采用脉冲电镀或脉冲反向电镀工艺，可以获得更均匀、更致密的镀铜层，特别是在小孔径的深孔内壁，这种工艺优势更加明显。均匀致密的镀铜层不仅电气性能更好，其机械强度和抗剥离能力也显著优于直流电镀所得的镀层。此外，在层压过程中控制好温度和压力曲线，确保树脂充分流动并填充过孔内部，可以最大限度地提高孔壁与各层之间的结合力。后处理环节中，适当的热烘烤可以释放板材内部的残余应力，提高整体结构的稳定性。

从测试和验证的角度来看，评估强振动对最小孔径稳定性的影响需要进行专门的可靠性测试。常见的测试方法包括随机振动测试（按照MIL-STD-810G或IEC 60068标准）、扫频振动测试和冲击测试。在测试过程中，需要实时监测最小孔径的电阻变化，使用四线法测量可以排除测试引线电阻的影响。同时，通过X射线检测可以观察孔壁铜层是否出现裂纹或脱落，通过切片分析可以评估铜层与基材的结合状态。根据行业经验，在10g加速度、20-2000Hz频率范围内进行100小时的随机振动测试后，如果最小孔径的电阻变化率控制在20%以内，且X射线检测未发现明显缺陷，则可以认为该设计在强振动环境下具有可接受的可靠性。

在实际应用中，不同行业对最小孔径在振动环境下的要求差异很大。消费电子产品通常要求在5g加速度下保持1000小时无失效，而航空航天和军工产品则要求在20g甚至更高加速度下保持数千小时的可靠性。汽车电子产品由于面临发动机振动、路面冲击等多种振动源的叠加，其要求介于两者之间。对于最小孔径的设计，汽车电子通常要求孔径不小于0.15mm，铜环宽度不小于0.075mm，并强制要求采用塞孔工艺。而在5G通信设备中，由于工作频率高达毫米波段，最小孔径可能小至0.08mm甚至更小，此时对振动稳定性的要求极为苛刻，通常需要采用HDI任意层互连技术和特殊的过孔加固工艺。

综上所述，强振动对PCB板最小孔径的稳定性影响是多方面的、深层次的，涉及机械应力、热应力、电迁移和材料疲劳等多个物理机制。最小孔径由于其几何尺寸小、铜环窄、散热能力弱等固有劣势，在强振动环境下比大孔径更容易发生失效。要保证最小孔径在强振动条件下的长期可靠性，需要从设计规则、材料选择、制造工艺和测试验证等多个环节协同优化，建立完整的可靠性保障体系。只有这样，才能确保PCB板在最严苛的振动环境中依然保持稳定的电气性能和结构完整性。
