PCB板如何承载高电流?怎么测试?

发布时间:2026-06-25 点击数:0

随着新能源、数据中心和电动汽车等应用的发展,PCB承载电流从传统几安培跃升至数百安培。高电流带来的核心挑战包括:

  • 导体发热:焦耳热导致温升,加速材料老化

  • 电压降:大电流下铜箔电阻产生显著压降

  • 可靠性风险:热膨胀、电迁移导致早期失效

PCB板承载高电流,核心是降低铜箔电阻和控制温升。常用做法包括加宽走线、加厚铜厚、缩短电流路径、增加铺铜面积、让大电流走外层、用多层并联或铜排/端子分流,并重点做好散热设计。

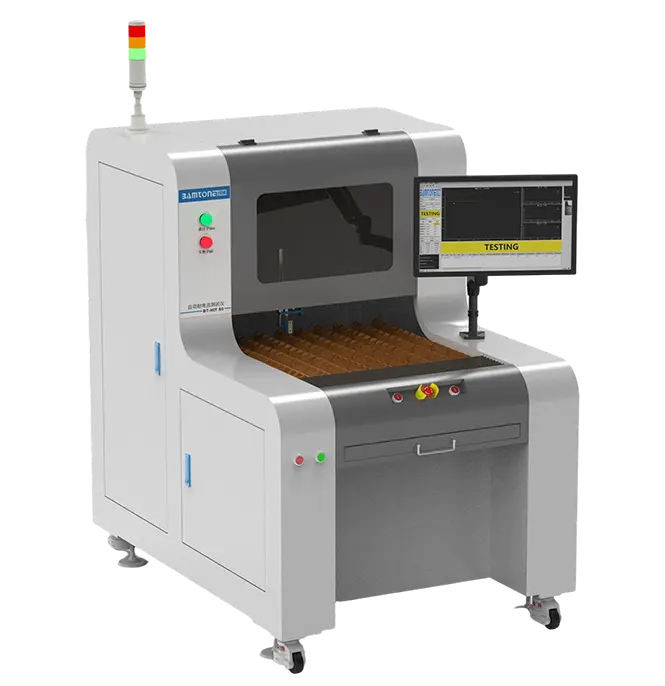

Bamtone HCT耐电流测试解决方案

怎么测试?

  • 温升测试最关键:在目标电流下通电,等温升稳定后观察铜箔、过孔、焊点和端子的温度,温升是否超标是核心判断。

  • 逐步加电流:从较低电流开始阶梯式增加,记录每个电流点的温升、压降和是否出现烧蚀、变色、脱胶。

  • 热像仪找热点:红外热像仪能快速定位哪一段走线、哪个过孔或焊点在发热。

  • 关注电压降:同一电流下压降越大,说明线路损耗越高,通常也意味着发热更严重。

  • 做失效边界测试:把电流继续加到线路、过孔或焊点出现损坏,得到极限能力,再反推设计裕量。
