很多板子调试到后面才发现，问题不在芯片选型，也不在参数计算，而是在PCB布局。

同样一颗DC-DC芯片，同样的电感、电容和反馈电阻，有的板子上电很稳，有的板子却纹波偏大、EMI超标，甚至轻载啸叫。这个问题我也见过不少次，回头一看，往往不是原理图画错了，而是高 di/dt 电流回路被拉得太大。

电源设计里有一句话很实在：原理图决定能不能工作，PCB布局决定能不能稳定工作。

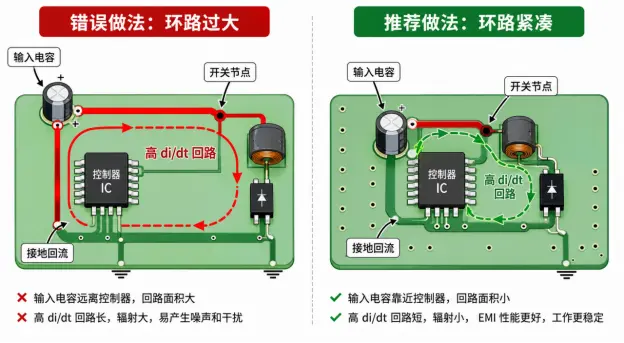

图1：输入电容靠近控制器，高 di/dt 回路更小，EMI和纹波风险更低。

一、电源回路为什么这么敏感？

DC-DC电源不是一个“慢吞吞”的直流电路。开关管每一次导通和关断，都会让电流在很短时间内快速变化。这个快速变化的电流，就是我们常说的高 di/dt 电流。

高 di/dt 回路有两个特点：电流变化快，边沿很陡；回路面积一旦变大，就容易向外辐射噪声。

如果输入电容离芯片太远，或者输入电容的地没有就近回到功率地，开关电流就会绕一大圈。这个圈越大，寄生电感越大，尖峰越明显，EMI风险也越高。

电源布局不是把器件摆上去就完事，真正要盯住的是电流怎么回去。

二、输入电容别摆成“装饰件”

有些工程师画板时会把输入电容放在电源入口附近，逻辑上看好像没问题：电源从这里进来，电容放这里滤波。

但对开关电源来说，这个思路只对了一半。输入电容不仅是入口滤波，它还要给开关管瞬间供电。换句话说，它要参与高频电流回路。

所以输入电容应该尽量靠近芯片的 VIN 和 GND 引脚，走线要短、要宽，最好让电容、芯片电源脚、功率地之间形成一个很小的闭合回路。

如果电容离得远，走线又细又长，电流只能沿着长路径来回跑。板子低频看起来还能工作，但一到开关边沿，噪声就开始冒出来。

三、开关节点要短，不要贪大铜皮

开关节点，也就是SW节点，通常连接开关管、电感和续流器件。这个点的电压跳变快，是整块电源区域最“吵”的地方之一。

不少人会习惯性给SW节点铺大铜皮，觉得铜皮大一点电阻小、散热好。这个想法有道理，但不能过头。

SW节点铜皮过大，会增加寄生电容，也会把高速跳变信号耦合到周围区域。轻则影响反馈采样，重则影响旁边的模拟信号、时钟线和接口线。

比较稳妥的做法是：SW节点面积够用即可，连接路径尽量短，远离反馈线、晶振、ADC输入和敏感模拟线。

四、反馈线别从电感旁边穿过去

反馈网络看起来只是两颗电阻，但它决定电源输出电压是否稳定。反馈线如果从电感、SW节点或者大电流路径旁边绕过去，很容易把噪声带进控制环路。

反馈电阻应靠近芯片FB引脚放置，采样点从输出电容正端取，反馈走线尽量短，并避开开关节点。必要时可以用地线做隔离，但不要让反馈地和功率地乱混。

这里有个实用判断：如果你在PCB上看反馈线像一根“天线”一样绕来绕去，那基本就要重新摆。

五、接地不是全铺满就安全

很多人以为地铺得越多越好。其实地平面确实重要，但更关键的是回流路径是否连续。

高频电流会倾向于沿着信号路径下方回流。如果底层地被割裂，或者过孔位置不合理，回流电流就会绕路。绕路以后，环路面积变大，噪声问题也跟着变复杂。

DC-DC区域建议保持完整地平面，输入电容地、芯片功率地、输出电容地要有低阻抗连接。功率地和信号地可以分区思考，但不要做成孤岛。

六、画板时可以按这几个动作检查

拿到一个DC-DC布局，不要急着看美不美，先看电流路径。

输入高频回路：输入电容正端到芯片VIN，再从芯片GND回到输入电容负端，面积是否足够小？

开关节点：SW铜皮是否过大？有没有靠近反馈线、晶振、ADC或者高速信号？

输出回路：电感到输出电容的路径是否短而宽？输出电容地是否能顺畅回到功率地？

反馈采样：采样点是不是从输出电容后端取？反馈线有没有远离噪声源？

地平面：电源区域下面有没有完整参考地？关键回流路径有没有被开槽、分割或过孔打断？

结尾

DC-DC布局最怕“原理图没问题，PCB随手摆”。电源能不能安静，很多时候就取决于几个关键器件的位置。

看完这类板子，我通常会先盯三个地方：输入电容离不离芯片近，SW节点有没有乱铺，反馈线有没有绕到噪声区。

如果这三处处理得干净，后面调纹波、测EMI、改参数都会轻松不少。下次你画电源区域时，可以先不急着布线，拿笔把高 di/dt 回路圈出来。圈越小，板子通常越听话。
