PCB阻抗越大越好还是越小越好？

发布时间：2026-07-07 点击数：0

在PCB（印刷电路板）高速设计领域，关于阻抗值究竟应该追求"大"还是"小"，不少初级工程师普遍存在误解。事实上，PCB阻抗既非越大越好，也非越小越好，关键在于"匹配"。

PCB走线的特性阻抗（Characteristic Impedance）由线宽、线厚、介质厚度及介电常数共同决定，常见值包括50Ω、75Ω、90Ω、100Ω等。阻抗失配将导致信号反射，引发振铃、过冲、下冲等现象，严重时造成误码或系统失效。

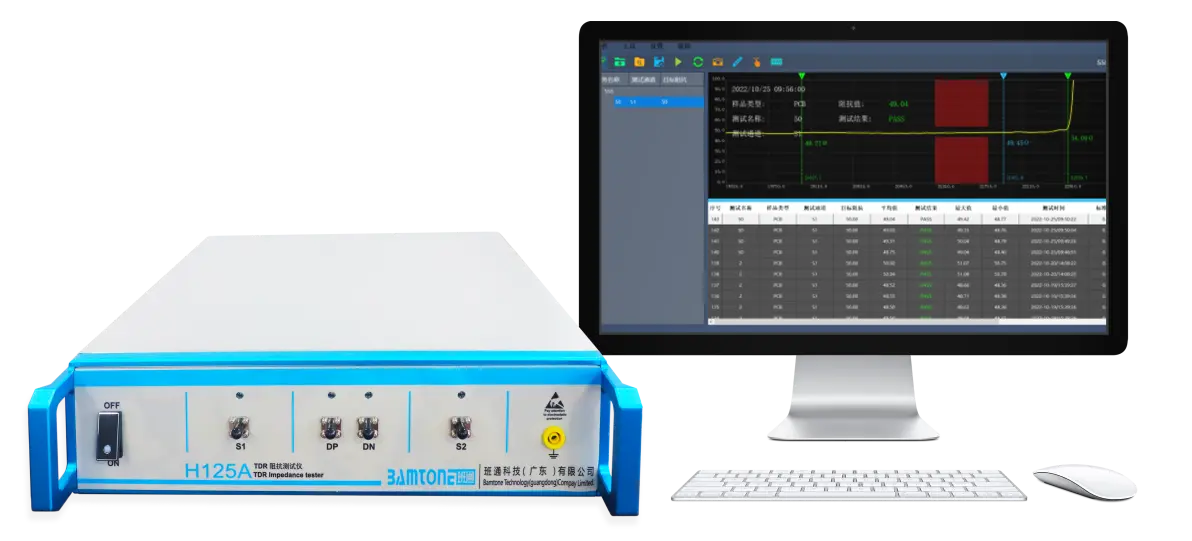

Bamtone H系列TDR阻抗测试仪

阻抗过大：

  • 驱动端负载加重，信号上升沿变缓

  • 易产生电磁干扰（EMI），向外辐射噪声

  • 对寄生电容敏感度增加，时序裕量减小

阻抗过小：

  • 信号电流增大，导致串扰（Crosstalk）加剧

  • 功耗上升，驱动芯片负载加重

  • 同样产生反射问题，只是反射系数极性相反

现代PCB设计遵循"阻抗匹配"原则，即传输线阻抗应与源端输出阻抗、负载输入阻抗保持一致。实际设计中，阻抗选择需综合考量。PCB阻抗没有绝对的优劣之分。设计者的目标不是追求极端的阻抗值，而是通过精确计算与仿真，使传输线阻抗与系统阻抗相匹配，将反射系数控制在±10%以内。在高速时代，"合适"永远比"大小"更重要——匹配即是最佳。
