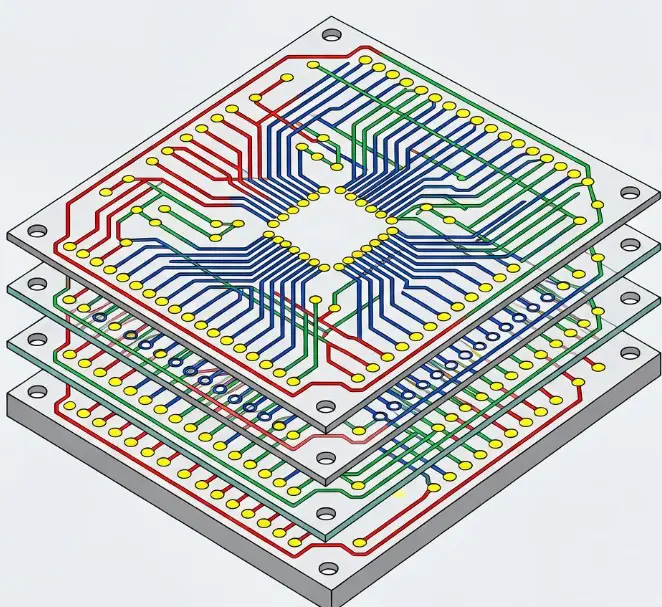

数字电路高速开关动作会持续产生宽频电磁辐射，既会向外干扰整机外其他设备，也会让单板自身信号线互相串扰，静电、脉冲群等外界干扰也极易侵入电路造成功能异常。单双层、四层 PCB 受层数限制仅能设置单片地铜箔，屏蔽能力薄弱，产品往往需要额外增加金属屏蔽罩、外壳吸波材料才能通过 EMC 辐射与抗扰度测试，硬件物料与结构成本大幅增加。而 8 层及以上高层数 PCB 天然具备多层可独立划分的接地平面，通过地层分层布局、地平面分区隔离、嵌套屏蔽腔体设计，可在 PCB 板材内部构建多层电磁屏蔽结构，从电路板内部源头削弱开关噪声辐射、阻断内外电磁耦合，大幅降低后续结构与整改工作量。很多研发人员仅将多层地作为信号回流载体，忽略其屏蔽隔离核心价值，白白浪费高层数 PCB 最核心的 EMC 设计优势。本文详细拆解多层地平面的架构分类、分区隔离方法、板边防护与 ESD 泄放地设计，讲解如何依托多层地层实现 PCB 内生电磁兼容优化。

首先区分高层数 PCB 三种主流地层架构：单片完整共地架构、分层嵌套地架构、多区域分割独立地架构。单片完整地层多用于 8 层基础多层板，整块地层无任何分割开槽，所有数字信号、电源共用同一个参考地，优势是地阻抗极低，信号回流顺畅，适合单一功能小型数字主控板；缺点是开关电源噪声、接口静电干扰会在整块地平面内全域传导，抗干扰上限有限。嵌套地层是 12 层以上板卡最优 EMC 架构，采用 “信号层 - 内层屏蔽地 - 电源层 - 核心参考地” 四层一组嵌套结构，内层专门增设一层纯屏蔽地层，不承担任何信号回流与电源参考作用，仅作为电磁隔离屏障，把电源层开关噪声完全封闭在两层地层中间，电源噪声无法向上辐射至表层信号，也不能向下耦合到底层线路，相当于在 PCB 内部内置金属屏蔽舱，对 DDR、PCIe 等高速链路辐射抑制效果提升 60% 以上。

多区域分割地架构适用于包含网口、RS485、CAN、模拟采集、继电器驱动混合功能的复杂数字板卡，将主地层物理切割为数字核心地、对外接口保护地、弱信号模拟地三大区块。核心 CPU、FPGA、DDR 所在区域为数字主地，承载系统时序与数据传输；网口、串口、外接端子归属接口保护地，专门承接外界静电与浪涌冲击；传感器基准信号使用独立模拟地，杜绝数字开关噪声污染微弱采样电平。三块地平面严禁多点直接短接，仅在整机电源输入位置使用 0Ω 电阻或高频磁珠单点桥接，既保证全局电位等电位，又阻断噪声跨区域大面积传导。若随意多处连通分割地，会形成大面积地环路，交变磁场穿过环路感应干扰电压，ESD 测试时极易出现整机死机、采样数据跳变等故障。

板边接地防护是多层地层容易遗漏的 ESD 与辐射优化细节。PCB 板边属于电场畸变最强区域，空气放电大概率发生在板边露铜位置，同时表层走线靠近板边会向外产生定向辐射。高层数 PCB 可利用最内层一圈闭合接地环，环绕整个 PCB 板框，接地环通过密集过孔上下连通所有地层，形成板边环形接地屏障。表层所有外露连接器、金属弹片、接口外壳就近连接板边防护地环，静电接触板边时第一时间通过地环分散泄放到多层地层，不会向内串入核心电路区域。同时规定表层走线距离 PCB 板边最小间距大于 5mm，板边空白区域铺满接地铜皮并打孔接入地层，削弱板边天线效应，抑制高频信号向外辐射。

针对高速差分总线这类强辐射源，利用上下双层地层构建封闭屏蔽结构。以 PCIe、以太网差分对为例，信号线布线层上方一层为地、下方一层同样为地，两条地层通过差分走线两侧接地过孔连接，将差分线路包裹在地屏蔽笼内部，上下层地电位一致，外部电磁场无法耦合进差分链路，差分信号自身产生的辐射也被局限在两层地之间，不会外泄。并行 DDR 总线数量多、同步开关噪声辐射量大，除上下地层屏蔽外，在总线布线区域左右两侧添加地线屏蔽带，每隔 100mil 打接地过孔，缩小单组总线辐射范围，避免多组 DDR 之间互相串扰。

多层地层还要重点管控地阻抗与地弹噪声。多层地层之间使用大量阵列过孔相互搭接，让多层地铜箔并联等效为一块超大截面积导体，整体接地阻抗降至毫欧级别，当 ESD 大电流、电源瞬态负载电流流入地层时，多点分流压降极小，不会出现局部地电位剧烈抬升的地弹现象。反观单层地平面，大电流只能单路径泄放，局部电压波动会直接造成参考电平错乱。开关电源功率回路下方地层做局部挖空处理，防止开关节点强噪声耦合进地网络，挖空区域范围严格限制在功率环路投影范围内，不能破坏整块地层完整性。

在整机系统层面，PCB 多层保护地可单点连接设备金属外壳，外壳作为最外层屏蔽体，将外界静电与空间干扰直接导入大地，PCB 内部多层地承接板内信号回流与噪声隔离，形成 “外壳屏蔽 - 板边地环 - 多层嵌套地层” 三级防护体系。大量项目 EMC 测试辐射超标反复整改，本质是没有发挥多层地层的隔离屏蔽能力，一味依靠外部屏蔽罩增加硬件成本。合理规划多层地的嵌套、分割、搭接与板边防护，让高层数 PCB 自带电磁抑制能力，能够大幅简化整机 EMC 整改流程，提升产品批量认证通过率。
