相较于 4~6 层 PCB 仅能依靠表层与少量内层走线，高层数 PCB 依托 8 层及以上多层板提供 4 层乃至 8 层内层布线通道，可承载 FPGA、CPU、DDR 内存、高速以太网、PCIe 总线等海量并行数字信号线，彻底解决引脚密集芯片出线困难、总线绕线拥挤、差分对被迫拆分等工程痛点。但布线通道数量增多不代表可以随意走线，无规划的内层布线会造成跨层串扰、不同速率信号互相干扰、电源地参考平面被过孔密集打孔破坏完整性，反而引发信号完整性劣化。高层数数字 PCB 布线设计核心思路是按信号速率、功能模块、干扰等级对内层布线层做硬性分区，总线信号定向分配专属布线层，约束过孔使用规范，隔离敏感走线与噪声走线。

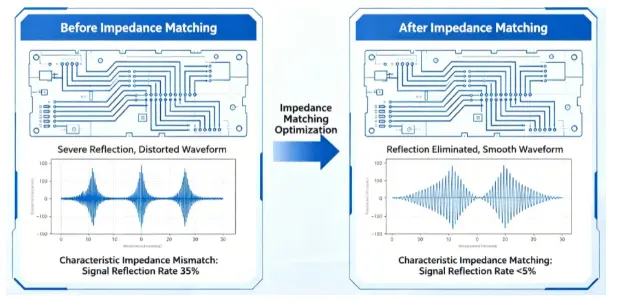

首先依据信号频率与干扰敏感度，对所有布线层进行等级划分，这是分区布线的基础。第一层级为表层 L1 与 Ltop 底层，仅用于放置对外连接器、开关按键、LED 指示灯、接插件引出短线，不布设长距离高速走线。表层无外层铜箔包裹屏蔽，最容易接收外界静电干扰与空间辐射，同时表层走线向外辐射干扰最强，仅适合短距离低速数字 IO，禁止 DDR 数据线、PCIe 差分对、系统主时钟在表层长距离走线。第二层级为紧邻地层的内层信号层，该层单侧紧贴完整地平面，回流路径最优、串扰最低，专门分配给时钟信号、复位引脚、晶振走线、ADC 数字采样线等极敏感弱信号，此类走线全程固定单一布线层，不随意跨层打孔换层，避免过孔带来阻抗断点引入反射噪声。

第三层级为中间核心布线层，处于两块地层之间，上下均有参考屏蔽平面，是整板布线资源最优质区域，专门规划 DDR4/DDR5 并行总线、FPGA 通用 IO 阵列、多路 SPI/UART 低速总线。并行总线引脚数量多、走线长度要求严格等长匹配，高层数多层内层可以拆分数据线、地址线、控制线分两层布线，不用挤在同一层强行绕线，有效缩小总线布线区域面积，降低同层多条并行线之间的互容互感串扰。DDR 总线作为数字 PCB 最典型的长等长总线，在 12 层以上板卡中可将数据组与命令组分别放置两层相邻内层，两层中间用地层隔开，彻底阻断两组总线之间的串扰耦合，这是低层数 PCB 无法实现的隔离效果。第四层级为靠近电源平面的布线层，该层紧邻电源铜箔，电源开关噪声耦合风险更高，仅用于大电流功率使能信号、继电器控制引脚、风扇驱动等抗干扰能力强的开关量信号，严禁放置时序敏感的同步数字总线。

总线出线规划是高密度 BGA 芯片在高层数 PCB 设计的重难点。CPU、FPGA 这类大尺寸 BGA 封装，焊盘阵列引脚可达几百上千个，低层数 PCB 只能通过扇出过孔往表层四周出线，极易出现过孔扎堆、焊盘间距过密超出工艺极限。高层数 PCB 支持盲埋孔工艺，BGA 中心区域引脚直接打埋孔接入内层信号层，无需向外扇出表层，芯片周边布线通道大幅释放。标准操作方式为：BGA 外圈 IO 引脚扇出至表层就近连接外设，中间核心总线引脚使用埋孔直接接入第二层、第三内层布线层，地址总线、数据总线分不同内层向下延伸布线，每一组总线锁定固定布线层，全程不跨层换孔。同时规定同一组等长总线必须在同一层内完成长度匹配，跨层会因过孔寄生电感电容造成每根线阻抗差异，等长校准失去意义。

跨层换层与过孔管控是高层数布线不可忽视的红线。每一次信号走线换层都必须穿过地层或者电源层，必然引入过孔寄生参数，高速差分链路原则上全程单层走线，禁止中途打孔换层。必须换层时，差分正负两根线同步打孔，两个过孔紧邻放置，保证差分阻抗一致性；单端信号线换层后，必须在换层过孔旁边就近打接地回流过孔，给信号提供最短回流路径，防止回流电流绕远路形成大环路辐射 EMI。针对地层严禁大面积密集打孔，BGA 扇出区域过孔矩阵需预留地铜箔连通通道，不能将完整地平面打成孤岛铜皮，地平面碎片化会直接提升整板地阻抗，负载跳变时地弹电压急剧增大。

同层走线隔离规则同样需要强制执行。同一内层布线层内，高速差分线、并行总线、开关控制线三者必须用地线隔离带分割区块，不同功能区域走线平行长度不得超过 500mil，线间距严格按照 3W 原则设计，即相邻两条信号线中心间距大于三倍线宽，将线间串扰衰减至安全范围。对于板卡上多路以太网、PCIe 等多组高速接口，每组差分对独立分配内层，层与层之间用地层隔绝，杜绝上下层走线垂直重叠，垂直重叠会产生极强容性耦合，导致高速链路眼图闭合、通信丢包。

很多工程师在拥有多层布线层后容易陷入随意布线的误区，认为内层资源充足无需规划，最终出现多层信号互相干扰、BGA 扇出过孔破坏参考平面、总线等长无法收敛等问题。高层数 PCB 布线的本质是分层分流、分区隔离，把不同噪声等级、不同传输速率的信号放置在物理隔离的布线层级，利用多层地层实现层间屏蔽，借助埋盲孔工艺解决高密度芯片出线瓶颈。在布局阶段提前完成布线层功能划分，锁定各类总线专属布线通道，约束过孔使用场景，既能最大化发挥多层板布线优势，也能从布线环节锁定信号完整性指标，减少后期信号仿真与硬件调试工作量。
