数模混合电路板设计时，很多工程师习惯把地层分割为数字地、模拟地两个区域，以此隔离数字噪声。但分割之后，如果一条高速信号线从数字区域布线穿越到模拟区域，信号线下方的地平面出现一道缝隙，回流电流无法沿着信号线正下方直接返回，必须绕道分割缝隙两端，回流环路面积瞬间被拉大。由此引发辐射超标、信号质量下降等一系列问题，这也是 PCB 设计当中最常见的回流故障。

一、跨分割之后回流路径发生了怎样的变化

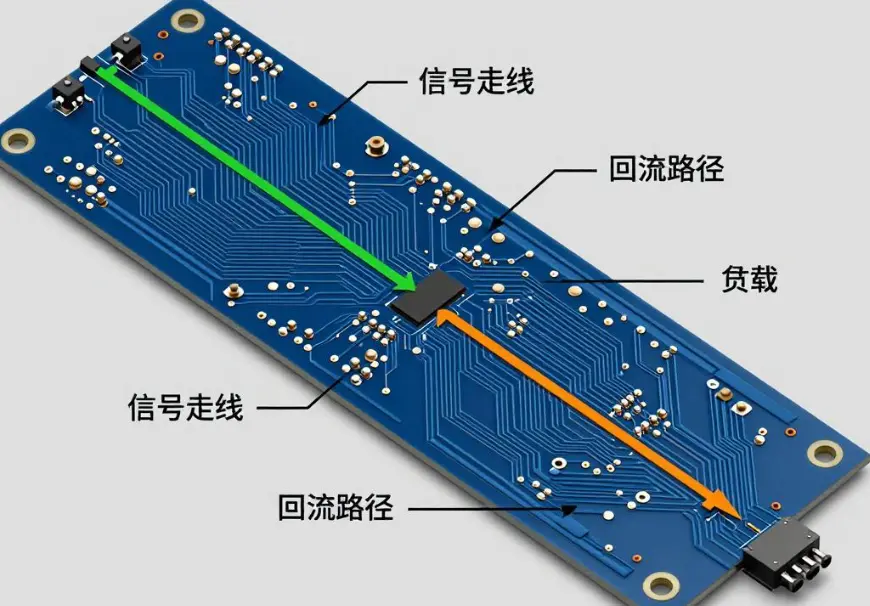

在地平面完整无分割时，回流电流紧贴信号线正下方返回源端。当地层被开槽分割，信号线跨过这条分割缝隙，信号线下方没有连续的地铜，回流电流无法直线通行，只能沿着分割缝隙的两端绕行一大圈，再回到驱动端。绕行后的回流轨迹和正向信号线围成一个巨大的环路。 环路面积增大，回路电感升高，带来两个直接后果。第一，高速信号向外辐射的电磁噪声显著增强。第二，绕行的回流电流会沿着分割缝隙流过，缝隙就变成一条高效的噪声辐射天线。与此同时，分割缝两侧的地电位不再等电位，出现地弹噪声电压差，模拟电路极易被干扰。

二、哪些信号绝对禁止跨地分割

第一，高速差分信号线。千兆以太网、USB3.0、PCI‑E 等高速差分线路，对回流路径连续性极其敏感。差分信号跨分割之后，两条走线回流路径不对称，差分阻抗失控，共模噪声急剧上升，通信误码率大幅增加。 第二，高频时钟走线。时钟属于周期性噪声源，跨分割之后辐射噪声很难整改，后期 EMC 调试代价巨大。 第三，高精度模拟小信号走线。传感器微弱信号跨分割，地平面上的数字噪声很容易耦合进模拟回路。

低速信号，例如波特率较低的串口、普通开关量信号，信号频率很低，回流依旧以最短直流路径为主，跨分割带来的影响很小，一般可以酌情放行。

三、已经出现跨分割，如何补救回流通道

第一种方案：跨分割桥接。在信号线跨越分割缝隙的位置，在分割缺口上方放置零欧姆电阻或者磁珠，把两边的地平面连接起来，给回流电流搭建一条直接返回的桥梁。桥接元件必须紧贴信号线下方，不能距离走线太远，否则回流依旧需要绕行。桥接方案仅适合低速信号，高速信号不推荐。 第二种方案：调整走线路线。修改 PCB 布局布线，改变信号走线走向，绕开分割缝隙，让整条信号线始终处在同一个地分割区域上方。这是高速信号跨分割问题最优、最彻底的解决方式。 第三种方案：取消地层分割。很多项目为了规避跨分割风险，直接放弃分割地层，采用统一完整地平面，依靠布局分区实现数模隔离，而不是在地层开槽分割。完整地平面之上，模拟器件和数字器件物理分区摆放，数字回流与模拟回流各自局限在自己的区域，互不交叉，既保留了回流通道的完整性，又达到降噪的目的。这也是现如今高速数模混合板最主流的设计思路。

四、数模地回流规划两种路线的取舍

路线一：分割地层方案。优点是低频噪声隔离效果好；缺点是布线约束极高，高速信号线一旦跨分割就容易出问题。适合低速模拟信号占主导、高速线路很少的电路板。 路线二：完整地平面 + 布局分区。回流通道永远连续稳定，几乎不会出现跨分割隐患，EMC 风险低。适合高速总线较多的数模混合电路板。工程师可以根据项目信号速率，提前选定回流规划方案，不要等到布线完成之后再仓促分割地平面。

五、回流规划实操建议

布局阶段就提前划分模拟区、数字区，高速信号线优先在各自分区内部布线；后期检查 PCB 时，打开地层视图，逐条核对高速走线有没有跨过地分割缝隙；如果不可避免跨分割，优先改走线，其次再考虑桥接方案。
