PCB 免费打板凭借其成本优势，成为电子研发领域的热门选择。但在实际使用过程中，很多用户会遇到各种质量问题，比如短路、开路、焊盘脱落、丝印模糊等。这些问题不仅会影响项目进度，还可能导致元器件损坏。其实，这些常见的质量问题大多是可以避免的。本文结合捷配多年的 PCB 生产经验，整理出这份PCB 免费打板质量指南，针对常见的质量问题，给出具体的避免方法。

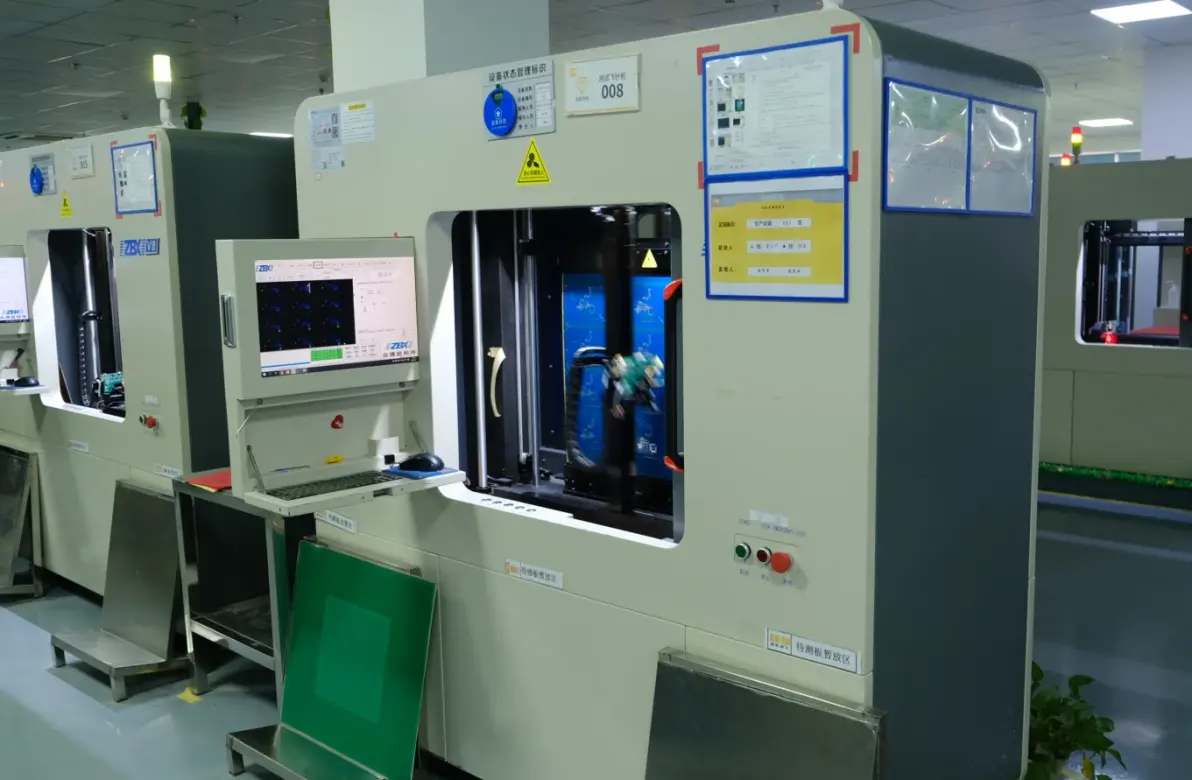

短路和开路是 PCB 免费打板中最常见的质量问题之一。短路通常是因为线宽线距过小，生产时无法精准制作，或者设计时出现了线路交叉；开路则可能是因为线路断裂，或者过孔堵塞。要避免这些问题，首先在设计阶段要严格按照厂家的工艺参数进行设计。比如捷配免费打板的 2 层板，最小线宽线距为 6mil/6mil，设计时要确保线路间距不小于这个数值。同时，要利用设计软件的 DRC 功能，对设计文件进行全面检查，及时发现并修正线路交叉、短路等问题。此外，在生产过程中，正规厂家会通过 AOI（自动光学检测）设备对 PCB 进行检测，及时发现短路和开路问题。用户在选择厂家时，要优先选择拥有 AOI 检测设备的厂家，确保生产质量。

焊盘质量问题也是免费打板中常见的问题，比如焊盘脱落、氧化、尺寸不符等。焊盘脱落通常是因为焊盘与基材的附着力不足，或者焊接时温度过高；焊盘氧化则会影响焊接质量，导致元器件无法牢固焊接。要避免焊盘质量问题，在设计阶段要合理设置焊盘尺寸和间距，参考厂家提供的焊盘设计规范。比如捷配会为用户提供标准的焊盘库，帮助用户设计出符合生产要求的焊盘。在生产过程中，厂家会采用先进的电镀工艺，确保焊盘与基材的附着力，同时进行防氧化处理。用户在收到 PCB 后，要及时检查焊盘质量，如发现焊盘氧化，可使用酒精擦拭表面，去除氧化层。

丝印问题也是用户经常遇到的质量问题，比如丝印模糊、错位、缺失等。丝印模糊通常是因为油墨质量差，或者丝印工艺不当；丝印错位则可能是因为生产时定位不准。要避免丝印问题，在设计阶段要注意丝印的字体大小和间距，确保丝印清晰可辨。同时，要避免丝印覆盖焊盘和过孔，影响后续的焊接和测试。在生产过程中，正规厂家会采用高质量的丝印油墨，确保丝印的清晰度和附着力。此外，厂家还会通过严格的定位校准，确保丝印位置准确。用户在收到 PCB 后，要仔细检查丝印质量，如发现问题，要及时与厂家沟通解决。

除了以上常见的质量问题，还有一些其他问题，比如 PCB 变形、基材开裂等。这些问题通常是因为原材料质量差，或者生产过程中工艺不当。要避免这些问题，用户在选择厂家时，要优先选择使用优质基材的厂家，比如捷配的免费打板服务采用的是 FR-4 基材，具有良好的机械性能和电气性能。同时，正规厂家会在生产过程中严格控制温度和压力，避免 PCB 变形和基材开裂。

PCB 免费打板的常见质量问题大多是可以避免的。用户只要掌握这份PCB 免费打板质量指南，在设计、厂家选择、生产和收货等环节严格把控，就能有效避免质量问题，拿到高质量的 PCB。
