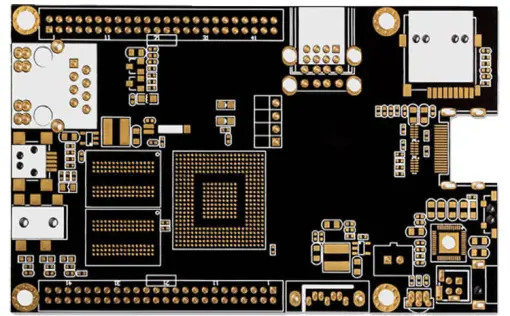

高端显卡、手机主板、高端工控设备经常看到黑色 PCB，市场上普遍流传 “黑色板子性能更高” 的说法。很多工程师做项目，为了显得产品高端，直接选用黑色阻焊，等到 SMT 生产才发现 AOI 漏检率上升，维修调试看不清走线，甚至出现绝缘隐患。黑色阻焊并不是性能升级，它是一把双刃剑，外观质感突出，但同时附带不少工艺短板，本篇系统拆解黑色 PCB 的真实能力，梳理适合与不适合的应用场景。

一、黑色阻焊核心优势：外观质感与线路遮蔽

黑色阻焊最大的优势来自视觉效果，板面整体均匀黑色，视觉上简洁高级，内部设备外壳开孔可以看见电路板时，能够极大提升整机产品档次，消费电子、音频设备、旗舰硬件大量使用黑色阻焊就是出于这个原因。其次黑色油墨遮光率极高，可以遮蔽下方铜箔走线，外部很难直接看清线路布局，对抄板起到一定的阻碍作用，对有保密需求的硬件产品有辅助防护效果。在强光环境，黑色板面反光弱，不会产生刺眼反光干扰整机内部光学器件。在室内常温机箱内部环境，黑色阻焊本身绝缘性能，合格油墨条件下和绿色差距很小，可以满足绝大多数消费电子、工业设备电气指标。

二、黑色阻焊不可忽视的工艺缺陷

第一个核心痛点：AOI 自动检测与人工检修难度大幅上升。黑色油墨含有炭黑，反射率极低，焊盘锡珠、微小短路、细微阻焊缺陷在黑色底色上对比度很低。AOI 设备需要调高相机增益，信噪比下降，漏检风险提升，工厂需要专门调试 AOI 参数，增加检测成本。人工调试维修的时候，光线不好的环境下，很难分辨走线、焊点，查找虚焊、断点非常费力，极大增加研发调试时间成本。第二个痛点：生产工艺窗口窄，对工厂管控能力要求高。炭黑大量吸收曝光紫外线，油墨底层固化难度大。曝光能量不足，阻焊底层固化不完全，回流焊高温后出现阻焊起泡、脱落；曝光过度，又会造成焊盘开窗偏移。炭黑颜料存在微弱导电性，如果油墨配比、涂布厚度管控失控，会降低绝缘电阻，高密度高压产品存在潜在风险。同等条件黑色阻焊量产良率低于绿色，成本更高。第三个痛点：热吸收特性。黑色更容易吸收辐射热，在户外阳光直射、大功率密闭机箱内，板面温度会比绿色板子高出数摄氏度。普通机箱内部影响有限，但无散热设计的户外设备，会加剧元器件温升，缩短器件寿命。第四个痛点：丝印搭配受限。黑色板子只能使用白色丝印，如果误用黑色丝印，字符几乎看不见，直接造成板子报废。

三、哪些场景适合选用黑色阻焊

第一，产品外壳可视区域可以看到 PCB 本体，追求外观质感，面向终端消费者的高端硬件，显卡、音频设备、高端模组。第二，有一定线路保密需求，不希望外部轻易看清走线布局的设备。第三，机箱内部强光环境，需要抑制板面反光，避免干扰内部光学组件。第四，样机外观展示，产品发布会、演示样机，追求视觉效果。

同时需要满足前提：产品量产工厂具备成熟黑色油墨生产经验，SMT 产线 AOI 设备支持黑色板面检测；产品后期维修量不大；户外暴晒大功率场景做好散热设计。

四、哪些场景坚决不建议选用黑色 PCB

第一，研发阶段样板，需要大量调试、飞线、查找故障，黑色板子查线困难，拖慢研发进度，优先绿色。第二，大批量低成本消费产品，追求极致良率与成本，非必要不要选黑色，良率损失会吃掉利润。第三，高压、高密度板，对绝缘可靠性要求严苛，如果工厂工艺管控水平一般，尽量规避黑色阻焊。第四，户外露天暴晒设备，没有完善散热结构，黑色吸热会抬高板温。第五，售后维修量大的设备，售后工程师检修难度提升。

五、选用黑色阻焊的工程避坑清单

1、丝印强制选用白色，下单文档明确备注，禁止黑色、灰色丝印。2、提前和板厂确认，工厂具备黑色油墨生产经验，确认曝光工艺参数，避免固化不足。3、SMT 阶段告知贴片厂，板子为黑色阻焊，需要调试 AOI 检测参数，降低漏检风险。4、户外、大功率密闭设备，评估吸热带来的温升，必要增加散热结构。5、不要迷信黑色等于高性能，电气指标主要取决于基材、布线，阻焊颜色不会提升硬件性能。6、高可靠性产品，可以要求供应商提供阻焊附着力、绝缘电阻测试报告。

六、常见误区纠正

误区 1：黑色 PCB 性能更强，高速高频必须黑油。高速性能取决于板材 Dk/Df、叠层、阻抗，黑色油墨不会带来性能提升，10GHz 以上高频，黑色油墨损耗反而略高于绿色。误区 2：黑色可以完全防止抄板。黑色只是肉眼看不清走线，打磨掉阻焊层，线路依旧完全暴露，只能起到基础遮蔽，不能作为核心保密手段。误区 3：所有项目都可以用黑色，只是贵一点点。大批量项目良率损失带来的隐性成本，往往高于油墨本身差价。

黑色阻焊是外观优先的选择，收益主要来自视觉质感，同时要承担检测、工艺、温升带来的一系列风险，充分评估场景再决定是否选用。
