刚入行的 PCB 设计新手，大概率都有过这样的困惑：明明直线走线更短更快，为啥老工程师非要把部分线路拐来拐去，弄成 “蛇形”？甚至有时候，蛇形走线还会占用更多板内空间，增加设计难度。其实在 PCB 设计圈里，蛇形走线可不是 “花里胡哨的操作”，而是解决特定技术问题的关键手段。尤其是在高速电路、精密仪器、工业控制等场景中，蛇形走线的合理运用，直接决定了产品的稳定性和性能上限。今天就从实战角度出发，用通俗的语言给大家讲清楚 PCB 蛇形走线的核心逻辑，再分享几个新手容易踩的坑，让你看完就懂、拿来就用。

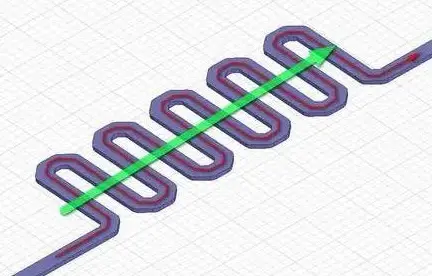

一、PCB 蛇形走线的核心用途：不是瞎绕，是精准解决问题

1.1 时序匹配：让信号 “齐步走”，避免数据错乱

这是蛇形走线最常见的用途，尤其在 DDR 内存、PCIe 总线、LVDS 接口等高速并行信号传输场景中，作用至关重要。咱们可以把并行传输的多路信号想象成一支要齐步通过终点线的队伍，每一路信号就是一个队员。如果有的线路短、有的线路长，那么短线路的信号会先到达，长线路的后到达，就像队员们步伐不一致，到达时间参差不齐，接收端就会 “分不清” 哪个信号对应哪个数据，导致数据采样错误、传输误码率飙升。

蛇形走线的作用，就是给短线路 “增加长度”，让所有并行信号的传输延时保持一致。根据IPC-610 标准，高速并行信号的时序偏差需控制在 ±10ps 以内，而蛇形走线通过 “绕圈” 的方式，能精准调整线路长度，实现时序匹配。比如 DDR4 内存的地址线和数据线，通常要求长度差不超过 5mm，设计师就会通过蛇形走线给短的线路 “补长度”，确保所有信号同步到达接收端。

这里要注意一个细节：蛇形走线的 “绕圈半径” 不能太小，一般建议不小于线宽的 3 倍（比如线宽 0.2mm，绕圈半径至少 0.6mm），否则会导致阻抗突变，反而影响信号质量。诚驰在处理高速 PCB 订单时，工程师会通过专业软件计算最佳绕圈参数，避免因设计不当引发问题。

1.2 等长控制：平衡差分信号，提升抗干扰能力

差分信号（比如 USB、HDMI、以太网信号）是 PCB 设计中常用的信号传输方式，它依靠两根线路的电压差来传递信息，抗干扰能力强。但差分信号有个关键要求：两根线路的长度必须严格一致，否则会产生 “共模噪声”，抵消抗干扰优势，甚至导致信号失真。

蛇形走线就是实现差分信号等长的核心手段。比如 HDMI 2.0 信号的差分对，要求两根线路的长度差不超过 3mm，一旦设计中出现长度偏差，就需要用蛇形走线给较短的一根 “补长度”。这里的蛇形走线不能随便绕，要遵循 “对称原则”—— 两根线路的蛇形结构尽量一致，避免因走线形态差异导致的延迟偏差。

举个实际案例：某智能电视厂商的 HDMI 接口 PCB，初期设计时差分对长度差 8mm，没做蛇形等长处理，导致传输 4K 视频时出现画面卡顿、雪花点；后来通过蛇形走线将长度差调整到 1mm 以内，问题直接解决，信号传输稳定性大幅提升。

1.3 规避干扰：“绕开” 敏感区域，减少信号串扰

在高密度 PCB 板上，各种线路密密麻麻，难免会出现 “敏感信号” 和 “干扰源” 近距离接触的情况。比如电源线路的大电流会产生电磁干扰，晶振电路的高频信号会干扰周边的模拟信号，这时候蛇形走线就能发挥 “避让” 作用 —— 通过绕圈的方式，让敏感线路远离干扰源，减少串扰。

比如在工业控制 PCB 中，模拟量采集线路（如温度传感器信号）非常敏感，而开关电源线路是强干扰源，设计师会用蛇形走线让模拟线路绕开电源线路，同时保持至少 3 倍线宽的间距（遵循IPC-2221 间距标准），避免电磁耦合干扰。不过这里要提醒大家：蛇形走线本身会产生轻微的电感和电容，不能用于超高频信号（如 5G 毫米波信号）的避让，否则会自身成为干扰源，这时候更适合用屏蔽线或地层隔离的方式。

二、PCB 蛇形走线的设计要点：这些细节决定成败

2.1 线宽与间距：遵循 “3W 原则”，避免自我干扰

蛇形走线的线宽的选择和普通走线一致，要根据电流大小和阻抗要求来定（比如 50Ω 阻抗的高速线，线宽通常 0.2-0.3mm，取决于板材和层厚）。关键是间距 —— 蛇形走线的相邻绕圈之间，必须保持足够间距，一般建议不小于线宽的 3 倍（即 “3W 原则”），否则绕圈之间会产生电容耦合，导致信号延迟和串扰，反而违背了设计初衷。

比如线宽 0.2mm 的蛇形走线，绕圈之间的间距至少要 0.6mm，若空间紧张，也不能小于 2 倍线宽（0.4mm），否则会出现 “自我干扰”。诚驰的 PCB 设计审核团队在检查订单时，会重点核查蛇形走线的线宽间距，避免因设计疏忽导致批量不良。

2.2 绕圈方式：优先 “圆弧绕圈”，拒绝 “直角绕圈”

蛇形走线的绕圈方式主要有两种：圆弧绕圈和直角绕圈。新手容易图方便用直角绕圈，但实际上，直角走线会导致阻抗突变（拐角处阻抗变化可达 10% 以上），产生信号反射，尤其在高频电路中，这种影响会被放大。

专业设计师都会选择圆弧绕圈（或 45° 角绕圈），因为圆弧能保持阻抗一致，减少信号反射和损耗。圆弧的半径建议不小于线宽的 3 倍，比如 0.2mm 线宽对应 0.6mm 半径，这样既能保证阻抗稳定，又能避免拐角处铜箔脱落（批量生产时，直角拐角的铜箔在蚀刻和焊接过程中更容易起皮）。

2.3 长度控制：“够用就好”，不盲目增加长度

蛇形走线的核心是 “补长度”，但绝不是 “越长越好”。多余的长度会增加信号传输延迟，还会引入更多的寄生参数（电感、电容），导致信号完整性下降。正确的做法是：先通过软件计算需要补充的长度，再精准设计蛇形绕圈的数量和尺寸，确保最终长度刚好满足时序或等长要求。

比如某 DDR5 内存的地址线，计算得出需要补充 10mm 长度，设计师就会设计 2-3 个圆弧绕圈，刚好补足长度，不会多绕一圈。诚驰的在线设计工具中，内置了蛇形走线长度计算器，能帮助设计师快速精准完成设计，避免盲目绕线。

新手必避的 3 个蛇形走线误区

4.1 误区 1：所有线路都做蛇形走线

很多新手觉得 “蛇形走线看起来专业”，就盲目给所有线路都做蛇形绕圈，这完全是画蛇添足。蛇形走线只适用于需要时序匹配、等长控制或避让干扰的场景，普通的低速信号（如 GPIO 口、按键信号）完全不需要，直线走线反而更优，既节省空间，又减少信号延迟。

4.2 误区 2：绕圈半径太小或间距太近

为了节省空间，有些新手会把蛇形走线的绕圈半径做得很小，或者绕圈之间的间距很近，这会导致阻抗突变、自我干扰等问题。记住：绕圈半径不小于 3 倍线宽，绕圈间距不小于 3 倍线宽，这是保证蛇形走线效果的基础。

4.3 误区 3：用蛇形走线解决阻抗匹配问题

有些新手误以为蛇形走线能调整阻抗，其实这是错误的。阻抗匹配主要通过线宽、线距、板材介电常数来控制，蛇形走线本身不会改变阻抗，反而如果设计不当，还会导致阻抗波动。如果需要调整阻抗，应该通过专业的阻抗计算器优化线宽和层叠结构，而不是依赖蛇形走线。

最后想说，PCB 设计没有绝对的 “标准操作”，蛇形走线的运用也需要结合具体场景灵活调整。多积累实战经验，多参考成熟案例，才能真正掌握这项技巧，设计出稳定可靠的 PCB 产品。如果大家还有其他关于蛇形走线的疑问，欢迎在评论区交流，也可以直接咨询诚驰的专业工程师，获取一对一指导。
