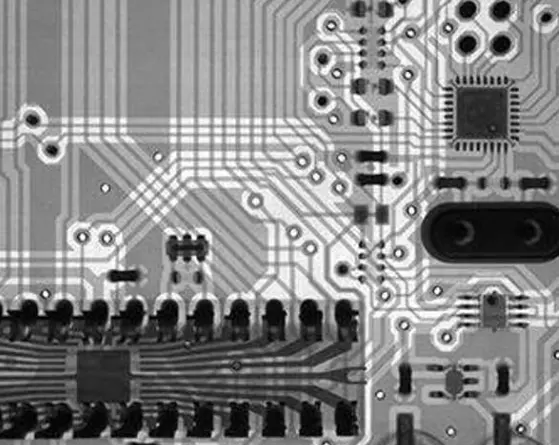

PCB 孔管高阻故障是一种隐蔽性强、危害性大的隐性缺陷，表现为过孔导通但电阻值远超标准值（正常孔阻≤50mΩ，高阻孔阻≥200mΩ），且阻值不稳定，随温度、振动、时间变化波动。高阻故障初期不影响产品基本功能，易被出厂测试漏检，但长期使用会导致信号衰减、电源压降过大、发热严重，甚至逐步恶化为开路，是电子设备早期失效的重要诱因。

一、故障特征与识别难点

孔管高阻故障的核心特征是导通异常但非开路，具有 “隐性、渐进、波动” 三大特点。隐性：故障外观无明显异常，孔壁无明显裂纹、变色，常规飞针测试、万用表粗测易误判为合格；渐进：阻值随使用时间逐步升高，从几百毫欧升至几千毫欧，最终发展为开路；波动：阻值受环境因素影响显著，温度升高、振动时阻值增大，温度降低、静止时阻值减小。

识别难点主要体现在三方面：一是检测精度不足，普通万用表精度低（误差 ±0.5Ω），无法区分正常孔阻与轻度高阻；二是测试覆盖率有限，出厂测试多为常温静态测试，无法模拟高温、振动等工况，漏检率高；三是失效周期长，高阻故障可能在产品使用数月甚至数年后才显现，追溯困难。此外，高阻故障多发生在孔壁中间区域、内层连接界面等隐蔽位置，肉眼与常规显微镜难以观察，进一步增加识别难度。

二、隐性危害：从性能衰减到批量失效

（一）信号传输质量劣化

在高速数字电路（如服务器、通信设备）中，孔管高阻会导致信号完整性严重受损。过孔是信号层间传输的关键通道，高阻相当于在信号路径中串联一个可变电阻，会造成信号反射、衰减、延迟畸变。当信号频率超过 1GHz 时，影响尤为显著：信号上升沿变缓、噪声增大、误码率上升，严重时导致数据传输错误、设备死机。在射频电路中，高阻会导致阻抗不匹配，信号功率损耗增大，通信距离缩短、信号稳定性下降。

（二）电源系统稳定性破坏

在电源模块、大功率设备中，孔管高阻会引发电源压降过大、发热严重等问题。电源网络中过孔承载大电流（3A 以上），高阻会导致过孔发热（温度升高 50℃以上），不仅消耗额外功耗、降低电源效率，还会影响周边元器件寿命。多个高阻过孔同时存在时，会导致电源输出电压不稳定、纹波增大，引发逻辑电路工作异常、元器件烧毁。严重时，发热会加速孔铜氧化、裂纹扩展，最终导致过孔开路，电源完全中断。

（三）长期可靠性衰减与批量失效

孔管高阻是渐进式失效的起点，危害随时间累积逐步放大。高阻区域电流密度集中，长期大电流冲击会导致孔铜局部过热、晶粒粗大、内应力增加，形成微小裂纹；冷热循环、振动会加速裂纹扩展，阻值持续升高，形成恶性循环。对于批量生产的 PCB，若高阻故障由工艺参数波动导致（如电镀电流不均、除胶渣不彻底），会呈现批量性特征，流向终端后引发大规模售后问题，造成巨额经济损失与品牌声誉损害。

三、核心成因与微观机理

（一）孔铜厚度不均与局部偏薄

孔铜厚度不均是高阻故障最主要成因，核心是电镀电流分布不均。高纵横比孔（≥8:1）内，电流密度沿孔深方向分布不均：孔口电流密度高、铜层厚（25-30μm），孔中间电流密度低、铜层偏薄（5-10μm），形成 “沙漏状” 截面。孔中间铜层偏薄区域，有效导电截面积减小，电阻值显著升高；同时，偏薄区域抗腐蚀、抗热应力能力差，易氧化、产生微小裂纹，进一步增大阻值。

电镀工艺参数不当会加剧厚度不均：搅拌不足导致孔内铜离子浓度梯度大，中间区域铜离子匮乏；电流密度过高，孔口铜沉积过快，屏蔽中间区域；镀液添加剂失衡，影响铜沉积均匀性。此外，沉铜层不连续、厚度偏薄（＜0.3μm），会导致电镀起始沉积不良，局部铜层缺失或偏薄。

（二）孔壁空洞与夹杂缺陷

孔壁空洞是指孔铜层内部存在的空隙（直径≥1μm），分为表面空洞、内部空洞、界面空洞三类。空洞形成核心原因：一是电镀过程中，孔内残留气泡（氢气、空气），气泡附着在孔壁，阻碍铜沉积，形成空洞；二是沉铜层表面有杂质、油污，导致铜沉积不连续，包裹杂质形成夹杂空洞；三是除胶渣不彻底，残留钻污与铜层结合不良，形成界面空洞。

空洞对电阻的影响取决于数量、大小与位置：空洞率＞5% 时，孔阻升高 30%-50%；空洞位于孔中间区域时，影响最显著，可导致孔阻翻倍。同时，空洞是应力集中点，冷热循环后易产生裂纹，加速阻值恶化。

（三）内层连接界面不良

内层连接界面不良指孔铜与内层铜环结合处存在间隙、氧化层或杂质，导致接触电阻过大。核心成因：一是钻孔时孔位偏移，孔壁与内层铜环重叠面积不足（＜0.2mm），结合强度低；二是内层铜环表面氧化、沾污，未彻底清洁，形成绝缘氧化层；三是热应力作用下，孔铜与内层铜环界面剥离，形成微小间隙。

界面不良导致的高阻具有明显波动性：温度变化时，界面间隙热胀冷缩，接触电阻随之变化；振动会加剧界面间隙波动，阻值不稳定。此类故障多发生在多层板内层连接区域，隐蔽性极强，常规检测难以发现。

（四）腐蚀与氧化诱发阻值升高

PCB 生产过程中清洗不彻底，残留酸碱药液、助焊剂，或成品储存、使用环境潮湿、有腐蚀性气体，会导致孔铜腐蚀、氧化。腐蚀从孔壁薄弱处（偏薄区域、空洞边缘）开始，逐步侵蚀铜层，减小有效截面积；氧化形成的氧化铜（绝缘物质）附着在孔壁，增大接触电阻。轻度腐蚀氧化时，阻值缓慢升高；严重时，形成连续氧化层或腐蚀穿孔，快速恶化为开路。

四、精准诊断方法：从快速筛查到定位分析

（一）四线法（Kelvin 测试）精准测阻

四线法是测量低电阻（≤1Ω）的精准方法，可消除测试引线电阻、接触电阻干扰，精度达 ±1mΩ，是识别高阻故障的核心手段。测试原理：采用四根测试针，两根通恒定电流（I），两根测电压（U），根据 R=U/I 计算电阻，避开引线电阻影响。

测试要点：选用专用四线测试夹具，探针间距匹配过孔焊盘；测试电流 100mA-1A，避免小电流漏检、大电流损伤样品；测试环境温度 25℃±2℃，记录常温、高温（85℃）下阻值，对比波动情况。判定标准：孔阻＞100mΩ 为轻度高阻，＞200mΩ 为重度高阻，阻值波动幅度＞50% 为不稳定高阻。

（二）X 射线无损检测

X 射线检测可非破坏性观察孔壁内部空洞、厚度不均、内层连接不良等缺陷，是定位隐蔽高阻故障的关键设备。X 射线穿透 PCB 时，铜层吸收 X 射线能力强，呈现深色；空洞、树脂吸收能力弱，呈现浅色，通过成像可清晰看到孔壁截面状态。

检测要点：选用微焦点 X 射线设备（分辨率≥5μm），放大倍数 50-200 倍；重点扫描高纵横比孔、BGA 区域孔、大电流网络孔；观察孔壁铜层厚度分布、空洞数量与位置、内层连接界面是否有间隙。优势：无需切片，可批量检测，快速筛选高阻隐患孔。

（三）金相切片显微分析

金相切片是确认高阻故障微观缺陷、定位失效位置的终极方法，可直观观察孔壁截面微观结构。流程：选取异常过孔，取样、镶嵌、研磨、抛光、腐蚀，制备金相切片；在显微镜（50-1000 倍）下观察孔壁铜层厚度、空洞、裂纹、内层连接界面状态。

分析要点：测量孔口、中间、底部铜层厚度，计算均匀性；统计空洞率、最大空洞尺寸；观察是否有裂纹、氧化层、杂质；测量内层连接界面间隙、结合状态。优势：精度高，可明确故障成因（如电镀不均、空洞、界面不良），为工艺改进提供直接依据。

（四）热应力 + 动态测试

模拟实际工况，通过热应力循环 + 实时电阻监测，激发隐性高阻故障，筛选潜在失效品。流程：将 PCB 放入热循环炉，温度范围 - 40℃~125℃，升温 / 降温速率 10℃/min，循环 50-100 次；全程用四线法监测过孔电阻，记录阻值变化。

判定标准：循环过程中阻值持续升高、波动幅度超 50% 或超过 200mΩ，判定为高阻隐患品。优势：可模拟长期使用工况，激发渐进式缺陷，提前筛选出厂测试漏检的故障品。

五、防控与改善建议

（一）优化电镀工艺，提升铜层均匀性

采用脉冲电镀替代直流电镀，脉冲电流可改善孔内电流分布，提高铜层均匀性；优化搅拌系统，采用 “空气搅拌 + 阴极移动 + 超声波辅助”，增强孔内药液交换，保证铜离子浓度均匀；控制电流密度 1.2-1.8A/dm²，避免孔口沉积过快；定期分析镀液成分，精准补充铜离子、硫酸、添加剂，维持镀液稳定性。

（二）严控沉铜与除胶渣质量，减少空洞与杂质

沉铜前彻底清洁孔壁，去除油污、杂质；控制沉铜厚度 0.4-0.5μm，确保连续均匀；沉铜液定期过滤（滤芯≤3μm），去除固体杂质。除胶渣采用 “温和氧化 + 充分清洗”，避免过度腐蚀；高纵横比孔增加超声波清洗（功率≥100W），震落细微残留；控制钻孔参数，减少钻污与孔壁粗糙，从源头降低空洞与夹杂风险。

（三）优化设计与层压，改善内层连接

设计时控制纵横比≤8:1，厚板（≥2mm）孔径≥0.35mm；孔位距内层铜环边缘≥0.2mm，保证重叠面积；关键过孔增加冗余设计（并联 2-3 个过孔），降低单点失效风险。层压前清洁内层铜环表面，去除氧化、沾污；优化层压参数（温度 180-190℃、压力 3-5MPa），增强层间结合力，减少界面间隙。

（四）强化清洗与防护，防止腐蚀氧化

生产后采用 “酸洗 — 水洗 — 去离子水清洗 — 烘干” 流程，彻底去除残留药液、助焊剂；烘干温度 100-120℃，时间 15-20min，确保无残留水分。成品真空包装，干燥剂防潮；储存环境温度 20-25℃、湿度≤60%，远离腐蚀性气体；使用过程中避免长期暴露在潮湿、盐雾环境，必要时涂覆三防漆（厚度 50-100μm），隔离腐蚀介质。

PCB 孔管高阻故障是 “工艺缺陷 + 环境应力” 共同作用的隐性失效，其危害贯穿产品全生命周期，从信号劣化、电源不稳到批量开路失效，严重影响设备可靠性。
