PCB 孔管作为多层电路板层间电气连接的核心载体，其质量直接决定产品可靠性与使用寿命。孔管故障类型复杂（开路、高阻、空洞、开裂等）、成因多元（设计、材料、工艺、环境）、隐蔽性强，单一故障分析或局部管控难以彻底解决问题。构建 “故障精准诊断 — 根源深度分析 — 全流程预防 — 持续优化” 的综合体系，是降低孔管故障发生率、提升 PCB 质量稳定性的核心路径。

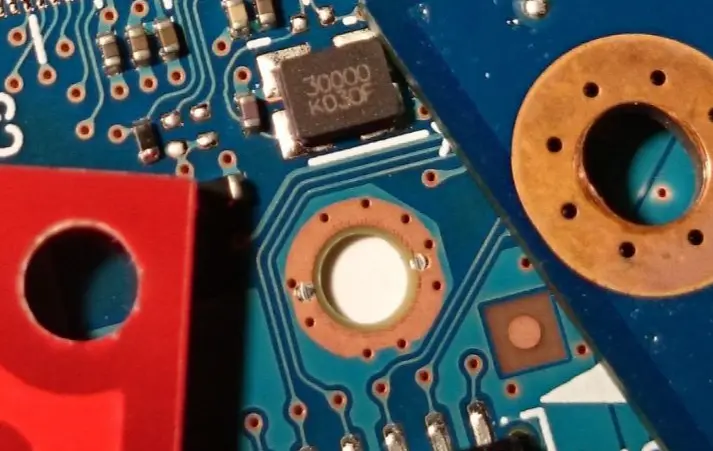

一、PCB 孔管故障综合诊断方法

孔管故障诊断需遵循 “外观筛查 — 电气测试 — 无损检测 — 微观分析” 的递进式流程，实现从快速识别到根源定位的精准诊断。

（一）外观与显微筛查

采用目视 + 体视显微镜（50 倍） 初步筛查：观察孔口是否有铜层脱落、变色、裂纹；孔壁是否有发黑（氧化）、粗糙、钻污残留；焊盘是否有翘曲、脱落。快速筛选明显故障品，为后续精准检测缩小范围。

（二）电气性能精准测试

1. 四线法（Kelvin 测试）：精准测量孔管电阻（精度 ±1mΩ），区分正常（≤50mΩ）、高阻（≥200mΩ）、开路故障；结合高温（85℃）测试，识别热敏感高阻故障。

2. 飞针测试：全板扫描，快速定位开路、短路故障位置，生成故障点位图。

3. 阻抗测试：高速电路中，测试过孔阻抗，识别因空洞、厚度不均导致的阻抗不匹配问题。

（三）无损检测（非破坏性）

1. X 射线检测：微焦点 X 射线设备（分辨率 5μm）扫描，清晰观察孔壁内部空洞、厚度不均、内层连接间隙，非破坏性定位隐蔽缺陷。

2. 超声波检测：检测层间结合状态，识别界面剥离、分层缺陷。

（四）微观分析（破坏性，根源定位）

1. 金相切片分析：取样、镶嵌、研磨、抛光后，显微镜（50-1000 倍）下观察孔壁截面，测量铜层厚度、空洞率、裂纹形态，确认缺陷类型与成因。

2. SEM（扫描电镜）+EDS（能谱分析）：观察微观形貌、晶粒结构，分析杂质成分，追溯污染源。

3. 热应力测试 + 切片：热循环后切片，观察裂纹扩展路径，验证热应力开裂机理。

二、PCB 孔管故障全流程预防体系构建

孔管故障预防需贯穿设计、采购、制造、测试、储存、使用全生命周期，构建 “源头防控 — 过程管控 — 终端防护” 的三级预防体系。

（一）设计阶段：源头防控，规避先天性缺陷

设计是孔管质量的源头，不合理设计会导致后续工艺无法弥补的缺陷：

1. 合理控制纵横比：普通 PCB≤8:1，高端 PCB≤6:1；板厚≥2mm 时，孔径≥0.35mm，避免超高纵横比带来的电镀、除胶渣难题。

2. 优化孔环与泪滴设计：孔环宽度≥0.15mm（BGA 区域≥0.2mm）；所有过孔添加泪滴，平滑应力集中。

3. 规范孔位布局：孔距板边≥0.5mm，远离机械孔、V 割槽；密集孔分散布局，减少应力叠加；内层连接保证足够重叠面积（≥0.2mm）。

4. 冗余设计：关键信号、电源网络采用 2-3 个过孔并联，降低单点失效风险。

（二）采购阶段：材料管控，筑牢质量基础

材料质量是孔管可靠性的核心保障，严格筛选基材、铜箔、药液等关键物料：

1. 基材选型：优先选用低 Z 轴 CTE（≤25ppm/℃）、高 Tg（≥170℃）、低吸水率（≤0.3%）的基材，减少热应力与受潮风险。

2. 铜箔与钻头：选用高延展性电解铜箔（延伸率≥15%）；优质硬质合金钻头，保证钻孔质量。

3. 药液管控：沉铜液、电镀液、除胶渣药液选用知名品牌，进厂检测成分浓度，确保纯度与稳定性；建立药液追溯体系，定期更换老化药液。

（三）制造阶段：过程管控，严控工艺缺陷

制造过程是孔管故障的高发环节，精细化管控钻孔、除胶渣、沉铜、电镀、层压等关键工序：

1. 钻孔工序：钻头定期更换（≤5000 孔 / 支）、修磨；优化转速、进刀速度、冷却液压力，降低孔壁粗糙度（≤20μm）、钻污残留；钻孔后高压水洗 + 超声波清洗，清除碎屑。

2. 除胶渣工序：采用 “膨胀 — 氧化 — 中和 — 清洗” 流程，精准控制温度、时间、药液浓度；高纵横比孔增加等离子除胶，彻底清除钻污。

3. 沉铜工序：控制沉铜厚度 0.4-0.5μm，连续均匀；药液循环过滤（0.2μm 滤芯），去除杂质；定期检测钯浓度、甲醛浓度，保证活性。

4. 电镀工序：采用脉冲电镀，优化搅拌（空气 + 阴极移动 + 超声波），保证孔铜厚度均匀（20-25μm，中间≥15μm）；药液连续过滤（0.5μm 滤芯），控制杂质含量＜20ppm；定期分析成分，精准补充添加剂。

5. 层压与后处理：优化层压参数，保证层间结合力；焊接温度控制在 230-250℃，减少热冲击；成品彻底清洗、烘干，去除残留药液与水分。

（四）测试阶段：终端筛选，剔除隐患品

建立 “在线检测 + 抽样分析 + 可靠性测试” 的三级测试体系，提前剔除故障品：

1. 在线检测：X 射线 100% 扫描，自动识别空洞、厚度不均缺陷；飞针测试全板导通性。

2. 抽样分析：每批次抽取 3-5 片做金相切片，测量空洞率、铜层厚度，监控工艺稳定性。

3. 可靠性测试：热应力循环（-55℃~125℃，100 次）、盐雾测试（48h）、振动测试，筛选热敏感、腐蚀敏感、振动敏感隐患品。

（五）储存与使用阶段：环境防护，延缓老化失效

1. 储存防护：成品真空包装，添加干燥剂；储存环境温度 20-25℃、湿度≤60%，远离腐蚀性气体、粉尘；储存期≤6 个月，避免长期存放老化。

2. 使用防护：设备使用环境控制温度 - 40℃~85℃、湿度≤80%，避免极端温度、潮湿、盐雾；减少振动冲击，定期维护检查。

PCB 孔管故障是设计、材料、工艺、环境多因素耦合的结果，单一环节管控难以彻底解决问题。综合诊断与全流程预防体系以 “精准诊断找根源、全链防控降风险、量化管控保稳定、持续优化提质量” 为核心，覆盖设计、采购、制造、测试、储存、使用全生命周期，构建三级预防屏障。
